Злой шокер. Процесс изготовление корпуса. Эпоксидка. Обработка.
КОРПУС.
Вот она, очередная заморочка в производстве шокеров. Исходя из того, что мы не можем как в промышленности штамповать детали из полимеров, и вряд ли у кого есть возможность применить заводской корпус, остается одно - ЭПОКСИДКА. Процесс конечно гиморный, но имеет ряд преимуществ. В итоге получается монолитный блок, который может выдерживать механические нагрузки в виде ударов по черепу противника, попадания воды, абсолютно надежен в электрическом плане. Для изготовления вам понадобится эпоксидка, тонкий картон, клеевой пистолет и еще некоторые мелочи...

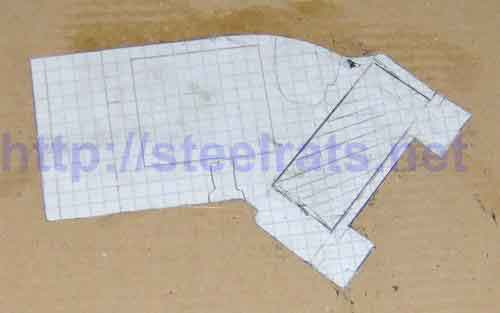

Все начинается с изготовления формы из картона, т.е. "вид сверху". Для этого удобно использовать тетрадный лист на котором предварительно нарисовать чертеж с разметкой, где и что будет расположено, потом на него снизу наклеить картонку и вырезать...
Затем подготовьте полоски из картона шириной примерно 3см, и клеевой пистолет.

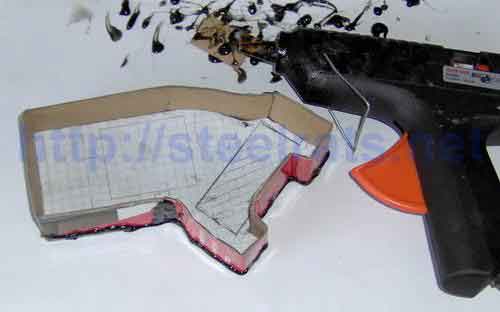

Теперь ваша задача обклеить основу по периметру этими полосками. Процесс довольно сложный. Для загибания картона удобно юзать плоскогубцы с длинным носом или пинцет.. Клеить нужно обязательно с наружной стороны, при этом следите за герметичностью шва.

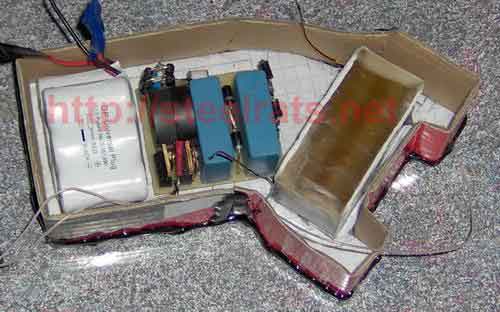

Расположите все основные детали внутри корпуса чтобы оценить их внутренюю компоновку. На этом этапе нужно определится гда будут расположены переключатель и кнопка запуска :-) а также гнездо для зарядки аккумулятора.

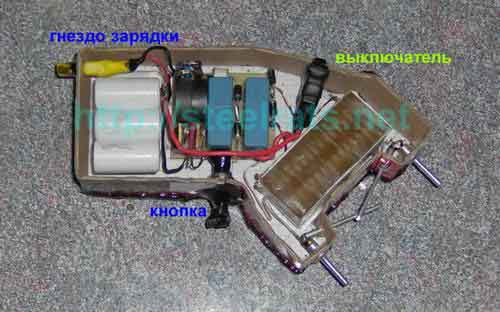

Применим термоусадку. Очень удобно юзать ее для некоторого утапливания выступающих элементов внутрь. Учтите что после заливки последует обработка и гдето 2-3мм снимется по бокам за счет картона. Также термоусадка позволяет достичь лучшей герметичности - на фото видно что с наружной стороны она закрыта (достаточно сжать пинцетом пока она горячая). На этом же этапе нужно соединить все детали между собой и проверить работу шокера в таком состоянии. В качестве боевых и защитных электродов я использовал алюминиевые заклепки, потолще и потоньше соответственно. Внутри алюминия стальной стержень, так что с пайкой проблем быть не должно, но все же очень удобно использовать кислоту.

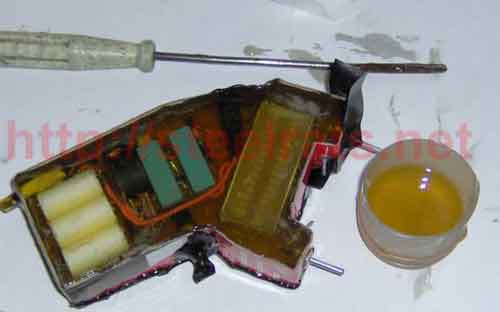

Заливаем! Тут пояснять особо нечего, но учтите что эпоксидка обладает охуенно злым свойством проникать всюду куда не нужно, поэтому проверьте герметичность перед заливкой. Проверили? теперь еще раз. После этого можно приступать...

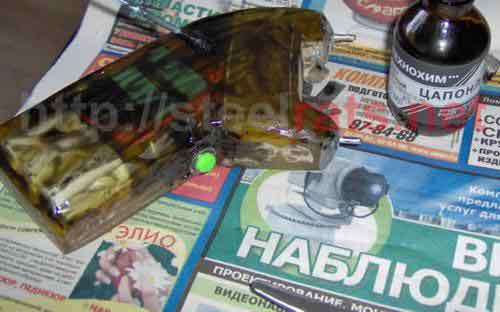

Стадия обработки. Через 6-8 часов, когда эпоксидка надежно схватится она все еще остается достаточно мягкой. В этот момент можно срезать лишнее монтажным ножом, придав шокеру удобную форму для удержания в руке. Этим вы не избавите себя от необходимости делать дальнейшую обработку наждаком и шкуркой, но сэкономите много нервных клеток ;-) После обработки корпус можно покрыть каким-нить лаком, например цапоном.

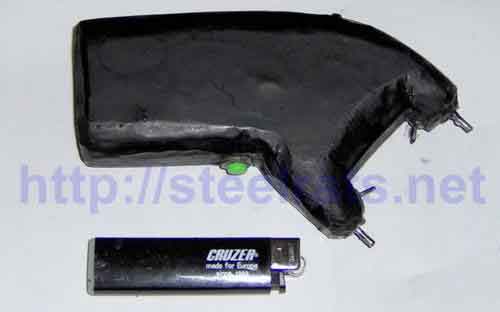

И вот результат! После всего гемороя можно порадоватся глядя на такую штуку. Теперь можно обкусить защитные электроды до нужной длины если вы етого еще не сделали, и вперед! хуярить долбоебов направо и пидорасов налево :D
Переходим к заключительной части нашей передачи..
