Трансформаторы. Процесс намотки. Провода.

Каркас выходного трансформатора.

Сборку шокера начнем с наиболее злых частей - трансформаторов. Из практики следует, что сложности при изготовлении шокеров, обычно, бывают именно в намотке трансформаторов - в процессе у многих сдают нервы и конструкция подвергается преждевременному расхуриванию молотком :-D Учтя всё это, мы пошли путем промышленности, где, как известно, исходят из того, что проще сделать в больших количествах и без гемора. Процесс при этом становится почти развлечением, но не стоит забывать о внимательности - трансформатор от этого не перестает быть наиболее серьёзной частью шокера.

ТРАНСФОРМАТОР ПРЕОБРАЗОВАТЕЛЯ

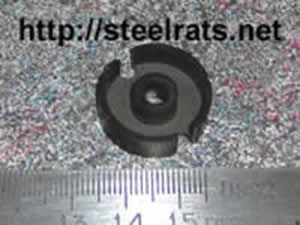

Вам понадобится броневой сердечник Б22 из феррита 2000НМ. Слегка охуели? Поясню броневой не значит пуленепробиваемый :-) а просто такая конструкция закрытая со всех сторон в которой оставлены только дырки для проводов. Эта шняга представляет собой две небольшие чашки между которыми расположена шпулька почти как в швейной машине :-)

Только намотать на нее нужно не нитки, а тонкий эмалированный провод диаметром около 0.1мм. Видно многие сечас начнут дыбать по сторонам и ничего похожего не найдут :-D Но не расстраивайтесь. Возьмите китайский будильник за 20 рублей и хорошенько пизданите молотком - оттуда посыпятся всякие шестеренки, стрелки и прочая хуетация - это можно комунить подарить :-) а себе оставьте небольшую катушку которая стоит там в центре всего механизма и содержит как раз нужный нам провод в количестве достаточно дохуя. Берем этот провод и мотаем на шпульке не считая витки и вобще не заморачиваясь до тех пор пока свободного места не останется около 1.5мм. Для наилучшего плана мотать нужно слоями, прокладывая между ними тонкую изоленту. Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто хуярьте его внавал, без всякой изоляции, периодически капнув немного машинного масла. К концам провода полезно приделать тонкие многожильные выводы для большей надежности.

Далее изолируем все это в 1-2 слоя изолентой и хуярим 6 витков более толстой проволки, ченить в районе 0.7-0.9мм, с отводом от середины, т.е. на 3м витке останавливаем процесс и делаем отвод (скрутку), затем дохуяриваем оставшиеся 3 витка.. Всю эту порнографию не лишне будет пофиксить суперклеем ли еще чем :-) В завершении склеиваем чашки между собой, либо просто обматываем изолентой ели не уверены в качестве намотки.

ВЫХОДНОЙ ТРАНСФОРМАТОР

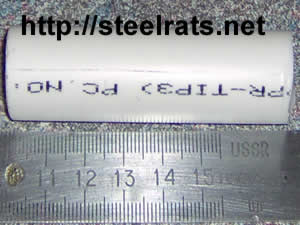

Ну шо блять? потренировались и хватит. Теперь реально злая хуйня. Хотя забегая вперед скажу что ЭТО по сравнению с тем что приходилось делать раньше просто развлечение ;-) Потому что намотать традиционный слоевой выходной трансформатор в домашних условиях и с первого раза да еще чтобы работало ХУЙ ВЫЙДЕТ. Вместо слоев в нашем выходном трансформаторе будут секции. Как ето выглядит можно наблюдать на картинке ниже, а процесс утверждения такого охуенного плана следущий. Для начала нужно достать трубку из полипропилена диаметром 20мм. Продаются они в магазине сантехники как замена обычным водопроводным трубам. По виду белая така хуйня с толстой стенкой, чистый пластик. Есть очень похожая но металопластик - шлите нахуй. Нам нужен кусок всего 5-6см в длину.

Путем дикого процесса этот кусок должен стать секционным каркасом. Делается это следущим образом - берем дрель, в которую зажимаем сверло или болт близкий по диаметру чтобы влезал в трубку, наматывая на него изоленту добиваемся чтобы трубка сидела плотно и ровно. Далее берем резак который можно сделать из стальной пластины, наждачного полотна и много еще какой хуйни, просто включите бошку на этом этапе, и начинаем протачивать канавки прикидывая так чтобы не прорезать трубу. В итоге должны получится секции примерно 2х2 мм т.е. 2 мм в глубину и ширину. Чтобы они были ровнее после заточки можно немного похуярить надфилем. После чего берем канцелярский нож для бумаги и вдоль всего каркаса делаем надрез 2-3мм шириной, сматрите окуратнее тк можно прохуярить стенку трубы что черевато боком :-) На этом подготовка завершена, советую пойти нахуярится пива ;-)

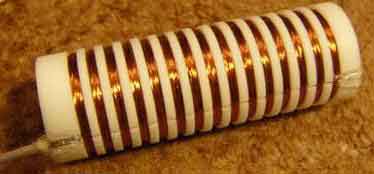

...Потому что далее начинается самое интересное. На этот раз нам нужен провод диаметром около 0.2 мм. Его можно достать разбирая пездоглазый блок питания, там стоит трансформатор в котом такого провода дохуя. Также подобное встречается в различной промышленной хуйне, например в пускателях. Этот провод нужно намотать на все секции нашего каркаса, не слишком дико усердствуя, чтобы провод не выходил за рамки секции а лучше чтобы немного недоходил. Перед намоткой к началу провода припаивается опять же небольшой многожильный проводок, который нужно хорошо зафиксировать клеем чтобы сука не оторвался в случае чего :-) Конец провода пока ни с чем не соединяем.

Теперь нужно найти ферритовый стержень.. Нам нужен феррит 2000НМ который можно надыбать расхуярив строчник. Для тех кто втанке строчник это такая хуйня используемая в телевизорах и мониторах от которой к экрану идет присоска, раньше когда ламповые ящики весили по 50кг их чинили на дому и незадачливых монтеров периодически хуярило током от этих присосок. Строчник можно купить непосредственно на базаре или достать из разъебанного телека или монитора, только не разъебывайте его до конца нашей программы :-) Черная прямоугольная хуйня это и есть феррит. Нужно снять с него все лишнее.

Затем оккуратно расколите его как показано на рисунке. Если строчник из небольших половинок то их можно склеить суперклеем для получения более длинного стержня. К этой байде нужно применить точило (наждачный круг) чтобы в итоге получился круглый стержень диаметром около 10мм и длинной около 50. Процесс очень злоебучий, во время него вы сможете почуствовать в полной мере работником угольной шахты :-D Вместо стержня можно юзать множество маленьких феритовых колечек склееных между собой - некоторым их проще купить, а делаются они тоже из злого феррита 2000НМ :-)

Стержень нужно обмотать слоем изоленты и нахуярить 20 витков провода 0.8 - того что мы юзали в первом трансформаторе, растянув намотку на всю его длину, только по краям отступив 5-10мм и фиксируем провод нитками или той же изолентой. НАМАТЫВАТЬ ПРОВОД НУЖНО В ТОМ ЖЕ НАПРАВЛЕНИИ ЧТО И НА СЕКЦИИ, например по часовой стрелке или против кому как пижже ;-) После чего всю хуйню изолируем в несколько слоев, насколько позволяет внутрений диаметр трубки, чтобы она входила внутрь плотно но без усилия.

После подготовительного и намоточного процессоф проделываем следущий фокус. Вставляем стержень внутрь каркаса выходного трансформатора, и с той стороны где заканчивается HV-обмотка (где нет вывода в виде проводка) СОЕДИНЯЕМ 2 ОБМОТКИ ВМЕСТЕ!!! Таким образом у трансформатора будет 3 вывода вместо обычных 4х: конец от 1й обмотки, общая точка и HV-вывод. АХТУНГ! следите за фазировкой (намотка в одинаковом направление) иначе девайс не будет работать.

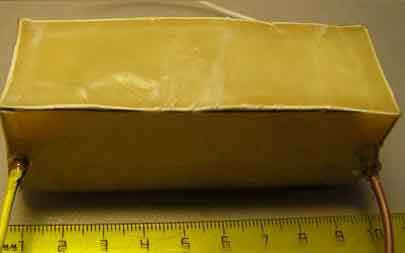

В завершение процесса изготовления, трансформатор нужно поместить в картонный коробок и залить горячим парафином. Для этого расплавьте парафин в консервной банке но греть не нужно, иначе горячий парафин повредит каркас и все труды пойдут нахуй. Выводы нужно предварительно заклеить каким-либо клеем чтобы парафин не вытекал :-) Лучше всего процесс производить в две стадии. Сначала залить парафином, потом поставить перед тепловентилятором или на радиатор чтобы он прогревался в течение 10-15 минут таким образом все злоебучие воздушные пузырьки повсплывают и уйдут нахуй ;-) Коробок нужно делать с ЗАПАСОМ ПО ВЫСОТЕ тк после остывания парафин нехило съежится. Убрать лишнее можно ножом. Такая технология почти не уступает по злости вакуумному процессу в заводских условиях, но может применятся на кухне. Если у вас есть возможность поюзать промышленный вакуумный насос то вместо парафина лучше использовать эпоксидку - она надежнее. Хотя последнее время появились дико злые свечки темно-коричневого цвета, настолько злые что ими можно шишку набить - хуй сломается ;-)

Если план утвердился двигаем далее... >>>
