Термометр с точностью до 0,1°С

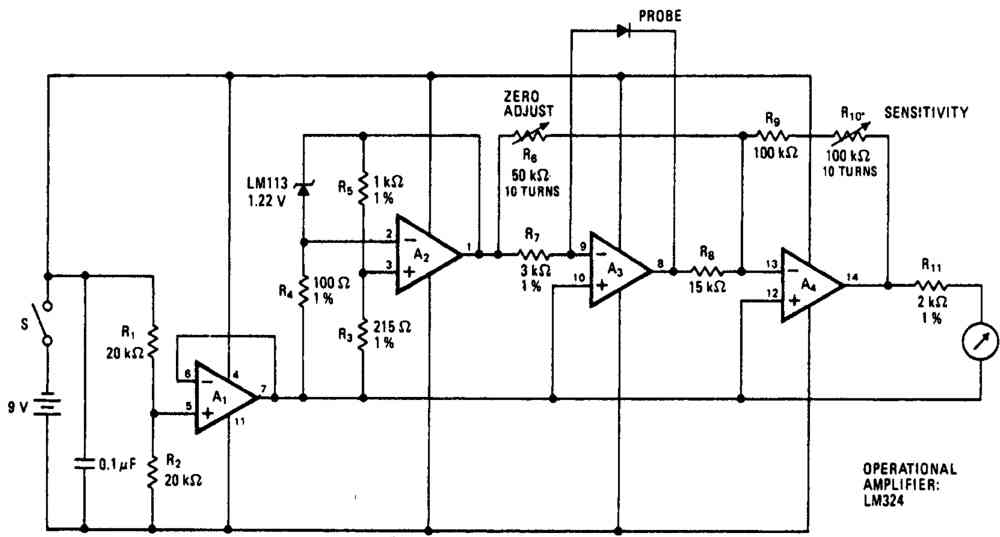

Температурным датчиком в измерительном щупе термометра является стабилитрон LM113, включенный в измерительный мост на резисторах R3, R4, R5. Элементы А, и А2 четырехэлементного операционного усилителя LM324 обеспечивают стабильным током измерительный стабилитрон, чтобы изменения напряжения на диоде являлись результатом изменения температуры. Напряжение 4,5 В на выходе операционного усилителя А является опорным напряжением для других операционных усилителей. Изменение напряжения на диоде после буферного усилителя А3 приводит к появлению соответствующего напряжения на выходе элемента А4. С помощью резистора R6 устанавливается нулевое значение напряжения в нижнем конце диапазона температуры, а резистором R10 — полный размах или другое желаемое верхнее предельное значение. В схеме используется измерительный прибор с полным отклонением стрелки 1 мА.
