Схема опорного напряжения на самостабилизирующемся стабилитроне

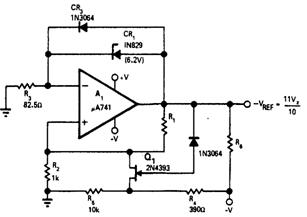

Ток 7,5 мА через стабилитрон CR1 (рис.) не зависит от напряжения питания, которое может быть ниже 10 В. Схема на выходе формирует отрицательное эталонное напряжение, определяемое выражением Vref = -(11*Vz) , где Vz — напряжение стабилизации используемого стабилитрона. Для приведенного на схеме стабилитрона выходное напряжение бу дет равно 6,82 В.
