Генератор перестраиваемой частоты для диапазона 80 м

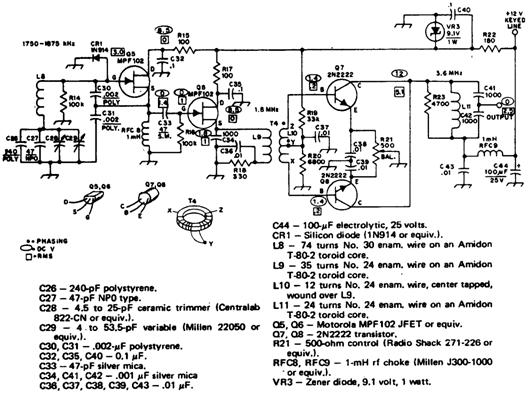

Генератор (рис. 7.65) используется вместо кварцевого генератора в любительском маломощном передатчике (QRP). Диапазон настройки схемы составляет 1750—1875 кГц в 160-метровом диапазоне. Трехточный генератор выполнен на полевом транзисторе Q5 с последовательно-настроенным емкостным контуром для получения хорошей стабильности несущей частоты. Усилитель на транзисторе Q6 работает в режиме класса "С" и содействует разделению генератора и каскада усилителя мощности, реализованного на транзисторах Q7 и Q8.
