SSB-возбудитель для диапазона 2—30 МГц

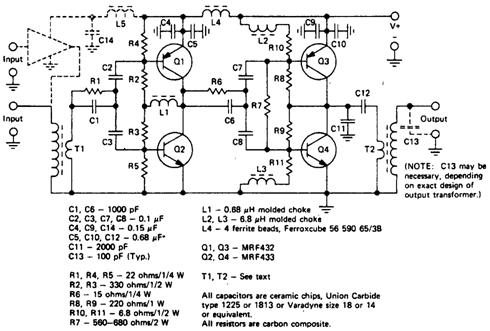

Двухступенчатый комплементарно-симметричный усилитель совмещает несимметричное согласование сопротивлений с двухтактным каскадом большого усиления, который обеспечивает мощность до 25 Вт, достаточную для применения в возбудителе (рис. 7.69). В итоге схема обладает хорошим подавлением гармоник и незначительными помехами взаимной модуляции. Диапазон напряжения питания схемы составляет 22—30 В. Низкоомные обмотки трансформаторов Т1 и Т2 имеют по одному витку. Первичная же обмотка трансформатора Т1 содержит 2 витка медного провода № 22, а вот вторичная обмотка трансформатора Т2 — 4 витка.
