Вибрации двигателя постоянного тока

Задумывались ли вы когда-нибудь, каким образом может вибрировать мобильный телефон? Нет, внутри у него нет никаких прыгающих насекомых: в качестве вибратора используется двигатель постоянного тока. Моторы, работающие от постоянного тока, могут преобразовывать электрическую энергию, например, батарейки, в механические колебания. Это движение может использоваться для поворота колес робота или для создания тех же вибраций телефона. Фактически двигатель постоянного тока можно применять везде, где требуется получать механические движения.

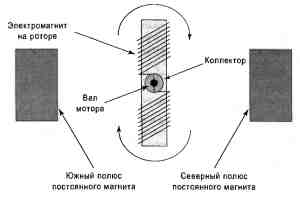

Важнейшую часть мотора составляет электромагнит, да и весь мотор, если разобраться, состоит из электромагнита, вращающегося на оси между двумя постоянными магнитами .

Вибрации двигателя постоянного тока

Положительный и отрицательный выводы батареи подсоединяются к двигателю так, чтобы каждый конец электромагнита имел одинаковую полярность с находящимся рядом с ним постоянным магнитом. Полюса постоянных магнитов воздействуют на электромагнит таким образом, что тот начинает вращаться вокруг своей оси вследствие неустойчивости своего положения. Как только электромагнит поворачивается на 180 градусов, его положительный и отрицательный полюса меняются местами с исходными, и магнит продолжает свое вращение вокруг оси. Полярность подключения меняется при помощи нехитрого устройства, состоящего из коллектора (сегментированного колеса, каждый сегмент которого подключен к противоположному полюсу электромагнита) и металлических щеток, которые касаются коллектора и, таким образом, изменяют полярность.

Коллектор вращается вокруг оси, а щетки находятся в фиксированном положении: одна подключена к положительному выводу батареи, вторая — к отрицательному. Поскольку ось двигателя и, следовательно, коллектор постоянно вращаются, сегменты последнего попеременно касаются только одной щетки с определенным зарядом. Это, в свою очередь, приводит к изменению полярности электромагнита.

Совет.
Если вам непременно хочется самому понаблюдать за описанным механизмом работы электродвигателя постоянного тока, можно купить за несколько рублей дешевый моторчик и разобрать его на части.

Ось двигателя постоянного тока совершает несколько тысяч оборотов в минуту — многовато для большинства реальных приложений, поэтому очень часто моторы оснащают и продают с инерционным механизмом передачи (например, червячного типа), которое позволяет уменьшить скорость вращения вала до сотен оборотов в минуту (об/мин). Такой же метод используется в автомобилях для переключения скоростей в коробке передач.

В каталогах производителей электродвигателей указываются некоторые технические характеристики. Основными являются две из них.

Скорость вращения: указывается в оборотах в минуту (об/мин, или rpm— revolutionsperminute). Это основная величина, которую нужно учитывать при подборе мотора для своих нужд. К примеру, для вращения колес управляемого игрушечного автомобиля вполне достаточно 60 об/мин, т.е. 1 оборота в секунду.

Рабочее напряжение: указывается диапазон напряжений. В электронике удобно применять моторы, рабочие напряжения которых лежат в диапазоне от 4,5 до 12 В. Также следует проверить номинальное напряжение двигателя и количество оборотов в минуту для этого значения. Если подать на мотор напряжение, которое меньше номинального, то его вал будет вращаться на оборотах, более низких, чем указано для номинала.

Двигатели постоянного тока имеют два вывода (к которым припаиваются внешние провода): один для подключения к положительному, второй— отрицательному потенциалу. Для того чтобы двигатель заработал, достаточно просто подать на него требуемое напряжение постоянного тока и, соответственно, выключить ток, чтобы остановить вращение.

 Для более эффективного контроля скорости вращения вала мотора можно использовать метод, известный под названием  широтно-импулъсной модуляции (ШИМ). Данный метод заключается в подаче на мотор напряжения не постоянно, а короткими импульсами. Чем больше заполнение интервала импульсами напряжения (и, соответственно, короче промежутки между этими импульсами), тем быстрее вращается вал мотора. Если необходимо собрать устройство с контролем скорости вращения вала, например, робота, то скорость должна контролировать электроника, используя, скажем, ту же ШИМ.

Если к валу мотора присоединяются колеса, вентилятор или лопасти миксера, перед включением обязательно следует убедиться, что эти элементы присоединены безопасно. Если этого не сделать, то детали могут слететь с вала и ударить вас или стоящих рядом людей.
