Создание простой схемы

Возьмем батарейки, резистор, светодиод и кусочки проводов и соберем их вместе — и вот перед вами простая электронная схема. Вот что представляет собой схема: провода, соединяющие компоненты таким образом, что через них ток течет и возвращается обратно к источнику питания.

На рис. 1.2 показана простейшая схема. Части схемы (также называемые компонентами) размещены на так называемой макетной плате и соединены между собой при помощи проводов. Принцип работы макетной платы, вкратце, таков: на ней есть отверстия, в которые удобно вставлять электронные компоненты для построения простых схем. Если вы останетесь удовлетворены результатом своей работы, то затем сможете перенести схему на печатную плату (об особенностях построения схем на макетных платах см. главу 11).

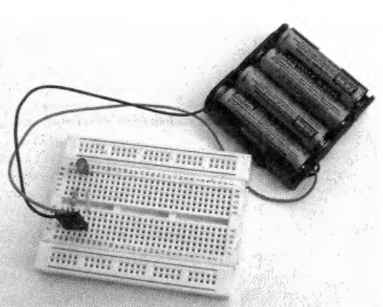

Рис. 1.2. Несколько компонентов, собранных в простую схему

На рис. 1.2 показаны провода, присоединенные к обоим выводам батареи. Такое подключение позволяет току вытекать из батареи, проходить через светодиод и другие компоненты (в данном случае — резистор) и возвращаться в батарею, замыкая, таким образом, цепь с током. Схему можно довести до логического конца, присоединив ее к металлическому шасси, например к металлическому корпусу магнитофона.

Такое соединение назы¬вается заземлением или, просто, землей и используется в качестве опорной точки для всех напряжений схемы. Заземление может как присоединяться к настоящей земле, так и быть отделено от нее, но в любом случае его потенциал служит точкой, от которой отсчитываются величины всех напряжений схемы. Более подробно вопросы заземления будут обсуждаться в главе 6.

Реальную схему можно представить в виде схемы принципиальной. Принципиальная схема представляет собой чертеж, на котором показано, как соединены между собой компоненты. Посмотрите на принципиальную схему, изображенную на рис. 1.3 и соответствующую той поделке, которую мы собрали ранее на рис. 1.2. Вы можете обратиться к главе 6, чтобы изучить множество других схем.

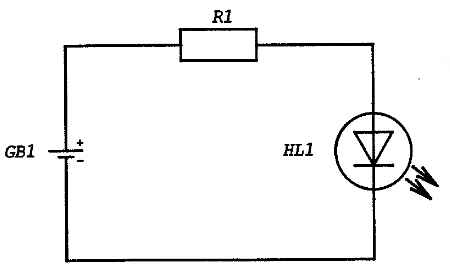

Рис. 1.3 принципиальная схема
