Префиксы + единицы измерения = ?

В предыдущих абзацах вы увидели как для обозначения физических величин и единиц их измерения используются аббревиатуры. В этом разделе мы научимся объединять их и использовать очень краткую запись. Например, ток 5 миллиампер можно записать в виде 5 мА, а частоту 3 мегагерца — как 3 МГц.

Кроме того, так же, как при измерении яблок удобнее всего пользоваться килограммами, а при строительстве загородного офиса большой компании вес стальных конструкций определенно будут измерять не иначе как в тоннах, в электронике тоже существуют такие физические величины, для измерения которых пользуются большими числами, и такие, которые измеряются малыми. Это значит, что чаще всего вам придется иметь дело с одним и тем же набором приставок для каждой физической величины. Ниже приведены такие комбинации величин и единиц их измерения.

  • Ток: пА, нА, мкА3, мА, А.
  • Индуктивность: нГн, мГн, мкГн, Гн.
  • Емкость: пФ, нФ, мкФ, мФ, Ф.
  • Напряжение: мкВ, мВ, В, кВ.
  • Сопротивление: Ом, кОм, МОм.
  • Частота: Гц, кГц, МГц, ГГц.

Использование некоторых новых терминов
Хотя ранее в этой главе мы уже рассматривали такие понятия, как сопротивление, напряжение и ток, есть еще некоторые термины, которые могут оказаться дли вас внове.

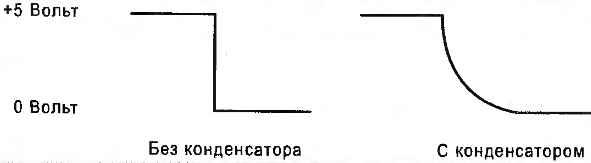

Емкость представляет собой способность. накапливать заряд под воздействием электрического поля. Такой накопленный заряд может повышать или понижать напряжение более плавно, чем в отсутствие емкости. Для применения данного свойства на практике используется такой компонент, как конденсатор. На рисунке ниже показаны формы двух сигналов: первый сигнал представляет собой снижение напряжения от +5 В до 0 В в отсутствие конденсатора, второй — в схеме с конденсатором.

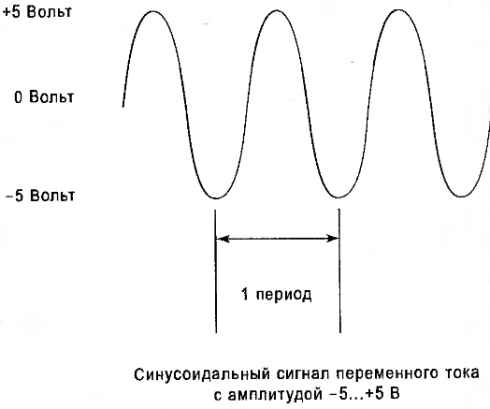

Частотой переменного тока называется мера повторяемости сигнала. Например, напряжение в настенной розетке совершает один полный цикл изменения 50 раз в секунду. На следующем рисунке показан синусоидальный сигнал, который ооевршэет постоянные переходы от -5 В к +5 В и возвращается обратно к уровню -5 Б, совершая тем самым цикл. Говорят, что сигнал имеет частоту 50 Гц, если он совершает 50 циклов в секунду.
Индуктивность - это способность запасать энергию в магнитном поле; эта накопленная энергия препятствует изменению тока точно так же, как энергия, накопленная конденсатором, препятствует резким изменениям напряжения. Для использования данного свойства на практике в электронике применяются катушки индуктивности, или дроссели.
Мрщность служит мерой количества работы, которую электрический ток ссызршаст при протекании через элементы схемы. К примеру, если приложить к электрической лампе напряжение, подведя ток при помощи провода то на нагрев этих проводов будет затрачиваться какая-то работа. В данном случае мощность можно вычислить, перемножив приложенное к лампе напряжение на ток, протекающий по проводам.

Используя информацию, приведенную в табл. 1.1 и 1.2, вы уже можете перевести экспоненциальную запись числа или аббревиатуру физической величины на человеческий язык. Ниже дано несколько примеров:

  • мА: миллиампер, или 1 тысячная ампера;
  • мкВ: микровольт, или 1 миллионная вольта;
  • нФ: нанофарада, или 1 миллиардная фарады;
  • кВ: киловольт, или 1 тысяча вольт;
  • МОм: мегаом, или 1 миллион ом;
  • ГГц: гигагерц, или 1 миллиард герц.

В аббревиатурах префиксов, которые представляют числа, превышающие 1, такие как М (для приставки Мега), используют прописные буквы. Аббревиатуры приставок, которые меньше 1, пишутся со строчной буквы — как, например, в слове мшли. Единственным исключением из этого правила является приставка к для обозначения префикса кило-, которая также записывается с маленькой буквы.

Помни.
Иногда все же для обозначения тысяч используют и прописную литеру К — а именно при записи килоом; если вы увидите запись вида 3,3 К, то это будет значить 3,3 килоома.

Совет.
Вы должны научиться преобразовывать любое число к экспоненциальному виду, чтобы затем нормально проводить расчеты. Убедиться в этом вы сможете уже в следующем разделе.
