Отхватывая концы: кусачки и инструменты для зачистки проводов

Инструменты по обрезке и зачистке проводов являются обязательными в списке радиолюбителя. Как видно из названия, областью их использования является откусывание проводов и зачистка их от изоляции. Соединение кусачек и инструмента по зачистке в "лице" можно видеть на рис. 3.2. Такие инструменты легко найти в любом магазине радиотоваров или даже хозяйственном магазине в соответствующем отделе.

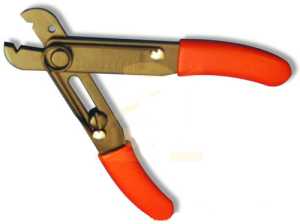

Рис. 3.2. Комбинация кусачек и инструмента для зачистки провода

При использовании специального инструмента для зачистки проводав вы легко можете правильно выбрать диаметр последнего (см. врезку "Для чего нужно знать диаметр провода"). Вы также сможете удалять с провода только изоляцию, не повреждая и не обрезая сам проводник

Для чего нужно знать диаметр провода
Для измерения толщины проводов в странах Северной Америки используется специальная единица — так называемый "калибр" (gauge), или AWG (American Wire Gauge - калибр согласно американскому стандарту на диаметр проводов)¹. Чем меньше калибр, тем меньше провод. Наименьший провод используемый в электронике, имеет 30 калибр и применяется для пайки на печатных платах (подробнее об этом см. главу 12) Для зачистки - такого тонкогo провода крайне рекомендуется использовать только специальный инструмент.
Для обычного монтажа радиодеталей используются провода с диаметрами от 20 до 22. Для особых работ,таких как обмотка электродвигателя лучше использовать проводa с диаметрами 16-18 единиц. Для понимания данной системы единиц скажем следующее: поивод 20 калибра имеет в диаметре 0,032 дюйма или 0,081 мм, независимо от того, сделан он из одного проводника или свит из нескольких жил. Больше о проводах и их калибоах можно будет прочесть в главе 5.

Многие радиолюбители предпочитают покупать инструменты для откусывания и зачистки проводов отдельно, ведь какой-то один из этих инструментов затупится быстрее, чем другой (в зависимости от вида работ и типа используемых проводов). К тому же, отдельные инструменты стоят дешевле комбинированных, и в случае замены их в будущем по одному, вы. сможете сэкономить деньги.

Для зачистки проводов можно пользоваться и обычными кусачками, которые изображены на рис. 3.3. С их помощью можно откусить провод непосредственно у поверхности печатной платы. Такой инструмент позволяет комфортно работать с проводами с 30 по 16 калибр, но более толстый провод может повредить или затупить режущие кромки. Для таких применений используют косые острогубцы или плоскогубцы.

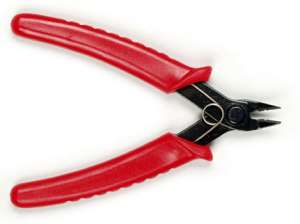

Рис. 3.3. Кусачками можно откусить провод непосредственно у поверхности печатной платы
