Диэлектрик здесь, диэлектрик там

Предположим, что ваша подружка просит вас сделать ей банановый коктейль. Проблема в том, что у вас совсем нет бананов. Но есть огурцы, и потому вы импровизируете и преподносите ей огуречный коктейль собственной рецептуры. Упс! Далеко не равноценная замена, и вина в том совсем не бедных огурчиков, а целиком ваша. Аналогично разработчики радиосхем выбирают конденсаторы, исходя из материалов диэлектриков, которые их составляют. Те или иные материалы лучше подходят для разных областей использования: как и бананы оптимально подходят для бананового коктейля.

Наиболее часто в виде диэлектриков используются оксид алюминия, тантал, керамика, слюда, полипропилен, полиэстер (или майлар®), бумага и, наконец, полистирен. Если в схеме явно указано, что конденсатор такой-то должен быть такого-то типа, то необходимо потрудиться и найти требуемый.

В табл. 4.2 приведен список основных типов конденсаторов и их емкости.
Таблица 4.2. Характеристики конденсаторов

Тип Диапазон емкостей Применение
Керамический 1 пФ ... 2,2 мкФ Фильтры, блокировочные конденсаторы
Слюдяной 1 пФ ... 1 мкФ Таймеры, осцилляторы, точные схемы
Металлизированный фольговый до 100 пФ Блокировка постоянного тока, источники питания
Поликарбонатный 0,001 ... 100 мкФ Фильтры
Полиэстеровый 0,001 ... 100 мкФ Фильтры
Полистиреновый 10 пФ ... 10 мкФ Таймеры, схемы подстройки
Бумажный фольговый 0,001 ... 100 мкФ Общего применения
Танталовый 0,001 ... 1000 мкФ Блокировочные, развязывающие конденсаторы
Алюминиевый электролитический 10 ... 220 000 мкФ Фильтры, блокировочные, развязывающие конденсаторы

Большие конденсаторы в маленьких корпусах
Изготовление: кондукторов с емкостями порядка фарад стало возможным только совсем недавно. Старые методы изготовления не позволяли получить кснденсатор с емкостью, например 1 мкФ, который был бы меньше, чем хлебница.
Однако развитие технологий и создание новых материалов, Таких как микроскопические углеродные гранулы, дало возможность производителям элементов изготавливать конденсаторы даже больших емкостей размерами не больше ладони (существуют конденсаторы очень большой емкости — ионисторы). Память в компьютерах, радиоприемники с электронными часами и многие другие электронные устройства нуждаются в источниках заряда, питающих отдельные узлы в течение длительного времени, когда нет доступа к обычному источнику питания. Именно конденсаторы и выступают в роли таких заменителей батареек.

Конденсаторы бывают совершенно различных форм (рис. 4.4).7 Алюминиевые электролитические и бумажные конденсаторы изготавливаются обычно цилиндрической формы. Танталовые, керамические, слюдяные и полистиреновые - более шаровидной, поскольку чаще всего их погружают в емкость с жидкой эпоксидной смолой или пластиком, что и придает им округлые очертания. Однако не все конденсаторы (особенно слюдяные или майларовые) имеют формы, соответствующие какому-то определенному типу, поэтому не стоит судить об их характеристиках только по внешнему виду.

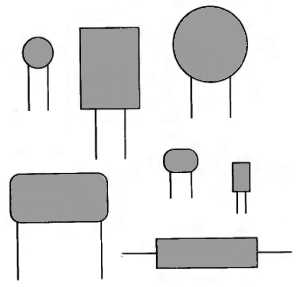

Рис. 4.4. Силуэты различных конденсаторов.
Рис. 4.4. Силуэты различных конденсаторов. Конденсаторы имеют такие разнообразные формы и размеры, как, пожалуй, ни один другой радиоэлемент
