Самые распространенные батареи - на каждый день

 Итак, начнем со стандартных, неперезаряжаемых батарей, которые можно легко приобрести в магазине. Цилиндрическая батарейка любого распространенного типа— AAA, АА, С и D— генерирует 1,5 В. Транзисторная батарея выглядит иначе— она вьшолнена в виде па-раллелепипеда и больше всего по габаритам напоминает слегка уменьшенный спичечный коробок, генерирует она 9 В. Иногда встречаются еще и фонариковые батареи (такие большие квадратные батарейки, похожие на 9-вольтовые, которые иногда вставляют в фонари размером с хороший прожектор), напряжение на выводах которых равняется 4,5 В.

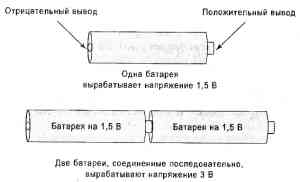

Для того чтобы получить требуемое напряжение, можно соединить вместе любое количество 1,5-вольтовых батарей. Так, соединив отрицательный полюс одной батареи с положительным полюсом второй (такое соединение называется последовательным), как показано на рис. , вы получите удвоенное напряжение, т.е. 3 В.

Самые распространенные батареи - на каждый день

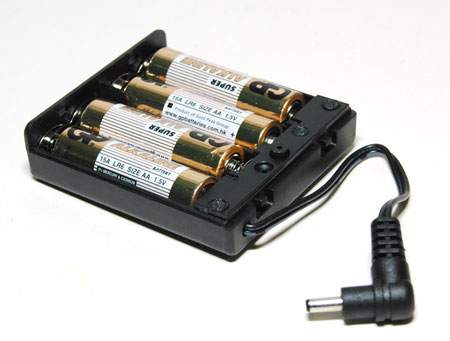

Батареи удобно укладывать в специальный отсек или пенал. Правильно вставив в него определенное количество батарей, можно сразу получить требуемое напряжение: скажем, 6 В при использовании пенала на четыре 1,5-вольтовые батарейки или 9 В для 6 штук и т.д. Такой отсек, рассчитанный на 4 батарейки типа АА, показан на рис.

Самые распространенные батареи - на каждый день

Максимальное время работы батарей типа АА
Мерой того, сколько тока может дать батарея за заданный промежуток времени, (то есть — ёмкость батареи. - Примеч. ред.) служат ампер-часы и миллиампер-часы. К примеру. 3-вольтовая транзисторная батарейка обычно имеет емкость 500 миллиампер-часов (это значение, впрочем, может варьироваться о зависимости от её типа; см раздел "Классификация батарей»). Такая батарея, следовательно, может запитывать схему, потребляющую 25 миллиампер, на протяжение 20 часов тех пор, пока напряжение на ее выводах не начнет падать. Батареи типа АА обычно имеет емкость около 1500 миллиампер, и, следовательно, набор из четырех последовательно соединенных батареек АА может питать ту же схему уже 60 часов.(Общая емкость батарей при последовательном соединении равняется емкости наихудшей из них. При параллельном соединении емкость суммируется.
