Конструкция печатной платы
Перед погружением в безграничный океан конструирования печатных плат рассмотрим сперва поближе этапы их изготовления.
• Контактные площадки: это места для пайки выводов компонентов; обычно они выглядят как круглые, прямоугольные или квадратные площадки из меди. После травления печатной платы в нужных местах высверливаются переходные отверстия, в которые вставляются навесные электронные компоненты— эти отверстия делаются по центру каждой контактной площадки. В отверстия вставляются выводы радиодеталей, тогда как сами они крепятся лишь на одной, лицевой, стороне. Затем выводы надежно припаиваются к контактным площадкам.

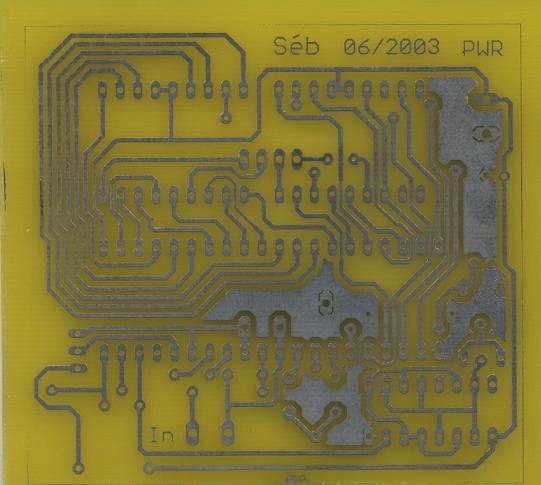

• Проводящие дорожки: они представляют собой отрезки медного проводящего слоя, соединяющие различные компоненты вместе. Пример топологии проводящих дорожек приведен на рис. 12.2.
• Односторонние печатные платы: имеют слой проводника лишь на одной из двух сторон. На другой же стороне крепятся радиоэлементы.
• Двухсторонние печатные платы: имеют медное покрытие на обеих сторонах. Как правило, такие платы применяются при работе со сложными электронными схемами. Изготовление двухсторонних плат, впрочем, требует довольно значительных усилий, хотя их можно только спроектировать, а потом отправить на какой-нибудь завод для изготовления под заказ. Чуть больше о порядке подготовки проекта топологии и его отправке на завод мы расскажем в конце этой главы.
Печатные платы высшей категории сложности (например, платы персонального компьютера) могут иметь даже несколько слоев меди. Между ними также прокладывается изолирующая основа, которая предохраняет схему от коротких замыканий между слоями. Многослойные платы практически невозможно изготовить дома "на коленках", поэтому, кроме этого упоминания, мы не будем ничего о них рассказывать.
