Вещи, абсолютно необходимые для пайки

Безусловно, начинающему радиолюбителю приятно услышать, что для пайки нужно иметь под рукой только несколько простейших инструментов. Самые бесхитростные паяльники можно приобрести на базаре за 5 долларов, но для более-менее удобной пайки желательно прикупить что-то получше. Ниже приведен перечень необходимых инструментов.

  • Паяльник. Паяльником называется простой прибор, состоящий из отполированного металлического наконечника (жала), нагревательного элемента и рукоятки (см. рис. 8.1). Он выглядит как прибор для выжигания, да и выполняет похожие функции. При работе с электроникой не стоит использовать громоздкие паяльники дедушки-электрика, поскольку их мощность чересчур велика. Для выполнения стандартных работ будет достаточно паяльника мощностью 25-35 Вт; идеальным будет 30-ваттный. Крайне желательно купить паяльник с заменяемым наконечником — когда старый износится, его всегда можно будет заменить.
  • Подставка под паяльник. Более-менее дорогие паяльники, в отличие от самых дешевых, продаются вместе с подставкой. Ее отсутствие здорово связывает руки, когда горячий паяльник на минуту нужно отложить; она помогает избежать лишних неприятностей. Поверьте: горячий паяльник так и норовит скатиться со стола прямо на колени.

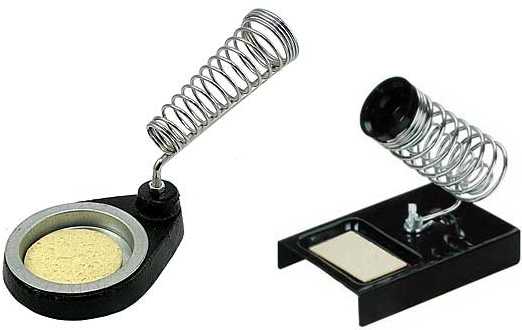

  • Подставка под паяльник
  • Припой. Припоем называется плавкий металл, который и служит для соединения проводников. Идеальный припой для работы с электроникой выпускается в виде проволоки и имеет обозначение 60/40. (Например, ПОС-60 — отечественный припой.) Это обозначение указывает, что материал припоя состоит на 60 процентов из олова и на 40 из свинца (точные цифры могут чуть-чуть отличаться). Существует также трубчатый припой (та же проволока), сердцевина которого включает флюсовые добавки. (Флюсом называют воскоподобное вещество, помогающее расплавленному припою растекаться вокруг проводников и выводов элементов, обеспечивая отличное соединение. (Флюс также служит для удаления окислов с поверхностей материалов и предотвращения окисления места контакта.) Припой выпускается в виде катушек с проволокой различного диаметра. Самый распространенный диаметр — 1 мм. В принципе, использование в небольших электронных схемах припоя толще 2 мм весьма проблематично. (В странах с метрической системой (включая нашу) принято указывать диаметр проволочного припоя в миллиметрах; в США же, к примеру, размер выражается при помощи калибров проводов.)
  • Подробнее о калибрах проводов шла речь в главе 3. Поскольку эта система у нас не распространена, то единственное, что на всякий случай следует запомнить, это то, что, чем больше номер калибра, тем меньше диаметр, и наоборот.

    В процессе пайки активно выделяются токсичные пары свинца. Во избежание их вредного влияния можно купить бессвинцовый припой. Такие виды припоя содержат другие материалы: к примеру, 95 процентов олова и 5 процентов сурьмы. Однако практически любой металл, составляющий припой (будь то свинец, висмут или индий, а впрочем и та же сурьма), в той или иной степени опасен. Потому всегда паяйте в хорошо проветриваемом помещении, независимо от типа припоя! Совершенно безопасного припоя не придумано до сих пор. Не рекомендуется использовать серебряный припой или любой другой припой, не предназначенный для работы с электроникой, особенно припой для водопроводных медных труб. Такие припои не могут обеспечить необходимую проводимость соединения, как стандартный трубчатый припой, и могут привести к коррозии контакта или его загрязнению, в результате чего схема может полностью выйти из строя. (Для пайки железа, меди, латуни используют припои с низким содержанием олова, и т.д.) (Различные типы припоя применяют для различных задач, исходя из их свойств: вязкости, температуры плавления, прочности шва. Так серебряные припои используют в hi-fi аудиотехнике, где нужно обеспечить низкое сопротивление, хотя они и более дорогие.)

    Также при пайке могут пригодиться и некоторые другие инструменты, которые можно достать в магазинах радиоэлектроники.

  • Мокрая губка. Для снятия с жала паяльника лишнего припоя и флюса используется пористая губка, смоченная водой. В принципе, подойдет и обычная (но обязательно чистая) кухонная губка. В самом крайнем случае можно взять и мокрую салфетку; ее нужно смочить, отжать лишнюю воду и использовать как губку. (Иногда применяют металлические губки, подобные кухонным "ежикам". Такие губки представляют собой тонкую металлическую сетку, скрученную в спираль. Их не нужно мочить, от них не идет пар при касании паяльником, и они лучше снимают олово.)
  • Увеличительное стекло (4- или 6-кратное). Такая линза поможет убедиться в отличном качестве работы. После пропайки соединения всегда полезно убедиться в его качестве, проверив форму и чистоту, а также то, что олово не касается прилегающих выводов ИС или дорожек.

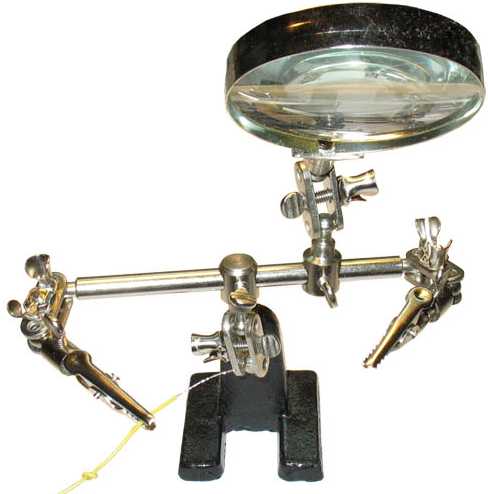

  • Увеличительное стекло для пайки
  • Отсос для припоя. Отсос служит для удаления лишнего олова с контактных площадок печатной платы. Он представляет собой трубку с подпружиненным поршнем посередине, который создает вакуум. Для его использования достаточно разогреть олово на плате и затем быстро поместить сопло отсоса на нагретый припой. Нажатие на кнопку отпускает пружину, в результате чего поршень резко подскочит вверх, отсасывая жидкий металл с платы.
  • Смывка для флюса. Доступна в баночках или в виде спрея. Такие смывки крайне рекомендуется использовать для удаления с платы остатков флюса, который может привести к окислению контактов. (Существуют также специальные бессмывочные флюсы.)
  • Струбцинный зажим. Процесс пайки мог бы стать намного проще, если бы у человека было три руки. Увы, большинство людей имеет лишь две, потому приходится использовать небольшие зажимы, в которых можно закрепить деталь во время пайки. Обычно они имеют вид струбцин. Струбцину можно купить как с увеличительным стеклом, так и без него.
