Работаем с осциллографом. Настройка и предварительное тестирование

Перед тем как приступить непосредственно к работе с осциллографом, необходимо установить органы его управления в нормальные или нейтральные положения. Затем нужно откалибровать прибор, используя встроенные средства, и только потом можно будет браться за работу.

Давайте запишем те шаги, которые нужно предпринять для настройки осциллографа. Чтобы уточнить названия ручек и кнопок на передней панели осциллографа, можно всегда вернуться к рис. 10.6, парой страниц выше. Не забывайте, что каждый осциллограф может чем-то отличаться от изображенного образца, а органы управления разных моделей могут иметь разные наименования.

1. Включите осциллограф. Если экран осциллографа имеет ЭЛТ, то нужно дать время прибору прогреть трубку до тех пор, пока на экране не появится точка или линия.

2. Установите ручку развертки времени в положение 1 мс/дел. Такое значение представляет золотую середину для калибровки прибора.

3. Установите ручку "Вольт/деление" в положение 0,5 В/дел. Эта величина напряжения также близка к оптимальному значению для проведения начальной калибровки прибора, учитывая, что дело чаще всего приходится иметь с низковольтными схемами постоянного тока.

4. Установите ручку контроля синхронизации в положение "Авто" (или посередине, если осциллограф не имеет функции автоматического выбора источника синхронизации). Выберите внутреннюю синхронизацию и тип сигнала — переменного тока (без постоянной составляющей).

5. Ручки выбора положения луча (вверх/вниз и вправо/влево) установите в положение "Авто"; если имеющийся осциллограф не поддерживает функции автоподстройки изображения, то установите их таким образом, чтобы видеть на экране луч.

6. Подсоедините ко входу прибора выводы с металлическими щупами. Если осциллограф имеет два канала (т.е. два входа), то используйте канал А.

7. Установите переключатель типа сигнала в положение GND (земля), если осциллограф имеет такое положение. На некоторых образцах осциллографов этот переключатель может называться "Развязкой сигналов".

8. Подключите земляной щуп тестового вывода к специальному контакту с заземлением на корпусе прибора (рис. 10.10). Если осциллограф не имеет специального гнезда заземления, подключите зажим щупа к любой открытой (неокрашенной) точке на корпусе, например, к головке винта.

9. Если осциллограф имеет переключатель "Тип сигнала", установите его в среднее положение, чтобы заземлить вывод. Если же данный переключатель отсутствует, то можно просто коснуться выводом все той же точки заземления или замкнуть щупы между собой.

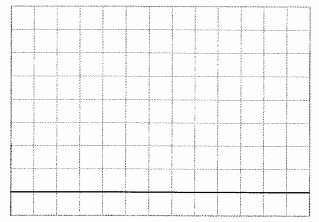

10. Ручкой вертикального положения добейтесь установки луча в первой клетке снизу (рис. 10.11).

11. Ручкой горизонтального положения добейтесь установки луча примерно посередине экрана. Необязательно делать это с точностью до миллиметра.

12. Если осциллограф имеет переключатель типа сигнала, установите его обратно в положение измерения постоянной составляющей сигналов, иначе просто уберите щуп из гнезда заземления.

Во многих осциллографах используются специальные тестовые сигналы, которые представляют собой сравнительно низкочастотные прямоугольные импульсы. Если вы забыли, что подразумевается под этим термином, можете вернуться к главе 1 за подробностями. Чтобы узнать, какие точно напряжение и частоту выдает данный прибор на калибровочном выходе, нужно всего-навсего заглянуть к нему в паспорт. (При калибровке прибора по внутреннему источнику на экране появится прямоугольный сигнал известных амплитуды и частоты. Его параметры обязательно присутствуют в документации на устройство или просто написаны на корпусе рядом с гнездом калибровки. Ручками управления нужно добиться соответствия сигнала на экране с его надлежащей формой.)

Пусть, к примеру, сигнал имеет размах 0,5 В от верхушки положительного импульса до верхушки отрицательного11 при частоте 1000 Гц. Благодаря заранее установленной в положение 0,5 В ручке "Вольт/деление" и тому, что тестовый сигнал имеет такую же амплитуду, высота линии на экране будет равна 1 клетке.

Уменьшая установленную величину "Вольт/деление", можно добиться увеличения сигнала на экране, что, в свою очередь, повышает точность наблюдений. К примеру, если тот же сигнал с размахом 0,5 В рассматривать при положении ручки "Вольт/деление" 0,1 В, то он будет занимать уже 5 клеток.
