Вся подноготная осциллографа

Хотя с помощью осциллографа можно выполнять огромный объем работ, научиться юльзоваться им совсем просто; нужно знать всего пару особенностей.

Изучите краткую инструкцию, необходимую для измерения осциллографом уровня постоянного напряжения.

1. Прикрепите ко входу осциллографа выводы (щупы). Внимание: некоторые осциллографы имеют несколько входов, или каналов. Пока что предположим, что мы имеем дело с одноканальным прибором.

2. При помощи ручки "Вольт на деление" установите диапазон амплитуды напряжения. К примеру, если уровень тестируемого напряжения предполагается в районе 0-5 В, то удобнее всего анализировать сигнал, установив переключатель в положение 1 В/деление. В таком положении каждой клетке сетки на экране осциллографа соответствует амплитуда 1 В.

3. При помощи ручки "Развертка" или "Время на деление" установите диапазон временной развертки. Длительность той части сигнала, которая отображается на экране осциллографа, называется временным интервалом. Чем короче этот интервал, тем меньшую часть сигнала видно на экране, и наоборот — увеличив развертку, можно видеть более длительные сигналы.

  Если же речь идет о сигнале постоянного тока, то временная развертка не играет никакой роли, поскольку такой сигнал не изменяется во времени (во всяком случае, значительно). Для отображения основной массы измеряемых сигналов достаточно установить какой-нибудь средний диапазон развертки — например, 1 мс на деление (1 тысячная секунды).

4. Выберите тип сигнала — переменного или постоянного тока (с постоянной составляющей) — и нужный канал. Канал нужно (и можно) выбирать только в случае, если осциллограф имеет несколько каналов.

5. Большинство осциллографов имеет контроль синхронизации. Если ваш прибор также имеет данный переключатель, нужно установить его в положение "Авто".

6. Соедините земляной (общий) вывод осциллографа с землей схемы.

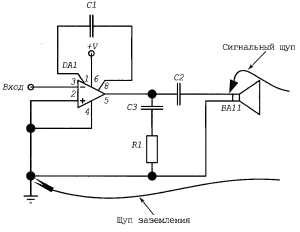

7. Поставьте второй щуп осциллографа в точку, где измеряется сигнал (см. рис. 10.8).

8. Проанализируйте форму сигнала на экране прибора. Если осциллограф не отображает параметры сигнала в цифровом виде, то необходимо самостоятельно пересчитать амплитуду и период сигнала, исходя из текущих масштабов шкал.

При тестировании переменных напряжений малой амплитуды или пульсирующих цифровых сигналов ручки управления (развертка и амплитуда на деление) нужно выставить так, чтобы видеть на экране два-три периода сигнала. Не переживайте по поводу того, чтобы сразу найти адекватный масштаб — со шкалой можно экспериментировать как угодно, пока не получите нужное изображение сигнала.

Не пытайтесь тестировать переменное напряжение из электрической сети переменного тока, как минимум до тех пор, пока не приняты все меры предосторожности. Эти меры обычно детально описаны в руководствах по эксплуатации. Предположим, что ваш осциллограф будет использоваться только для целей тестирования постоянных или переменных напряжений с малыми амплитудами, например сигнала с микрофона. Если же присоединить осциллограф прямо к сети переменного напряжения 220 В, вы не только угробите ценный прибор, но еще и рискуете расстаться с жизнью!
