Операционный усилитель

Если один транзистор — хорошо, то два — лучше: не правда ли такой вывод напрашивался сам? Операционный усилитель представляет собой ИС, содержащую сразу десяток или больше транзисторов и других элементов. Такой усилитель, его еще сокращенно называют ОУ, работает значительно эффективнее, чем усилитель, собранный на одном транзисторе. К примеру, ОУ может усиливать сигнал с единичным коэффициентом усиления в много более широком частотном диапазоне, чем каскад с общим эмиттером.

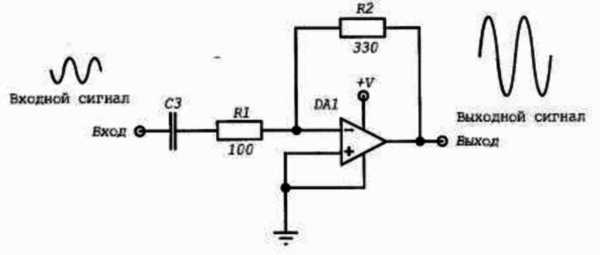

Базовый пример включения в схему операционного усилителя приведен на рис. 7.13.

Как видно из схемы, достаточно подать на вход ОУ сигнал (скажем, с микрофона), и он появится на выходе ИС, усиленный в заданное число раз. Усиленный выходной сигнал может управлять, например, колонками. Коэффициент усиления операционного усилителя (напомним— так называется параметр, характеризующий, во сколько раз усилится сигнал при прохождении усилительного каскада) зависит от соотношения сопротивлений резисторов R1 и R2:

Ку = R2 / R1

Таким образом, если R2 будет в 10 раз больше, чем R1, то коэффициент усиления будет равен 10. Это означает, что сигнал с амплитудой 1 В, поданный на вход ОУ, на выходе усилится до 10 В.

Операционные усилители часто требуют питания как от положительного источника, так и от отрицательного. (На самом деле сейчас в основном применяются однополярные ОУ, т.е. с питанием от одного источника.) Положительный источник питания обычно должен обеспечивать напряжение +8...+12 В, отрицательный, соответственно, -8..-12 В.

В схеме, показанной на рис. 7.13, операционный усилитель используется в инвертирующем режиме; это значит, что входной сигнал меняет свою полярность перед тем, как попасть на выход. Такой режим работы используется потому, что в неинвертирующем режиме часто можно столкнуться с проблемами появления паразитных шумов.
