Мощный светильник на основе светодиода 10 ватт

Наконец, пришла долгожданная посылка с мощным светодиодом на 10 ватт. Долго думал что с ним делать и наконец, решил изготовить мощный светодиодный светильник для освящения гостиной комнаты.

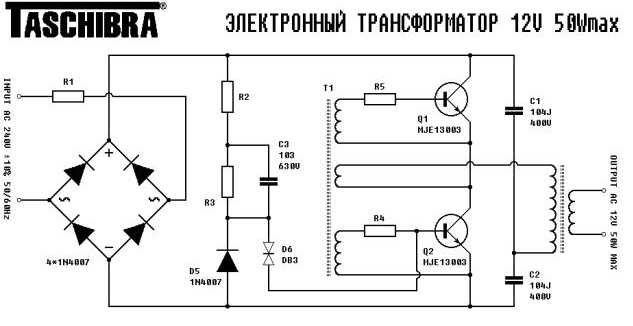

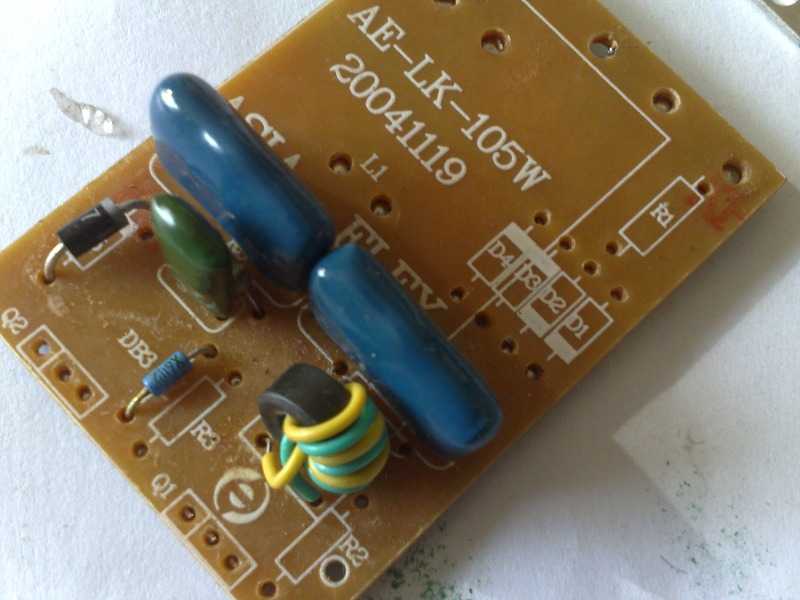

Поскольку светодиод пришел без ИБП, начались задумки. Было два варианта БП для этого зверя - использовать маломощный ИБП и не тратить время и нервы или переделать китайский ЭТ. В битве питальника победил электронный трансформатор от китайского производителя на 105 ватт. Как мы знаем, электронный трансформатор такого рода является сетевым ИБП, на выходе которого образуется переменное напряжение 12 Вольт. Именно такое напряжение нужно для питания нашего светодиода.

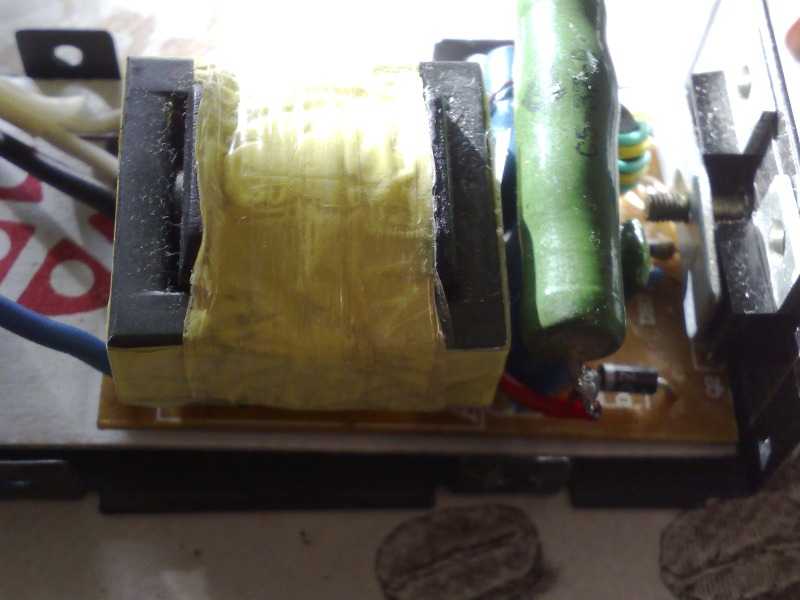

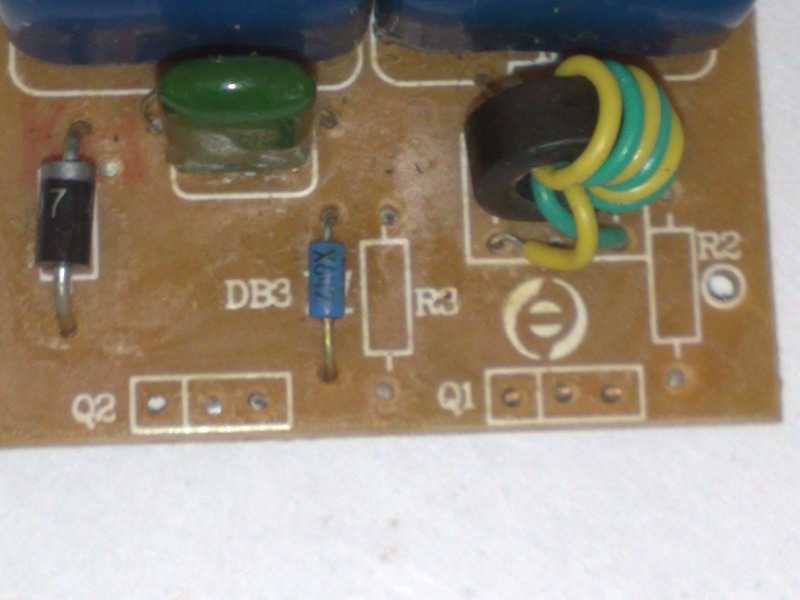

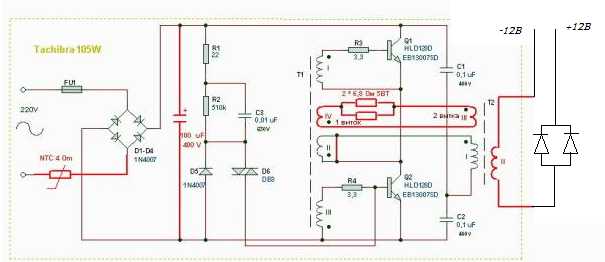

Для начала нужно дополнить блок функцией включения без нагрузки. Для этого Нам нужно внести в схему ЭТ ничтожные переделки. Для начала на основном трансформаторе мотаем всего 2 витка (провод лучше взять с длиной 10-15см, диаметр 0,5-0,7мм). Дальше тем же проводом мотаем еще 2 витка на трансформаторе ОС. Трансформатор ОС состоит из 3-х обмоток. Две из них являются базовыми и состоят из 3-х витков (каждая), нам нужно удалить третью обмотку и заменить места припоя выводов обмотки перемычкой. Резистор ОС может иметь сопротивление 2,7-10 Ом, в моем случае использован мощный проволочный резистор с сопротивлением 7-10 ватт. В ходе работы этот резистор может достаточно сильно перегреваться, поэтому нужно подобрать резистор с мощностью 5-10 Ватт.

В выпрямителе у нас использован всего один диод, подключенный в прямом направлении. SR2040CT. Данный диод был снят из компьютерного блока питания. Можно использовать любые диоды Шоттки с током более 5 Ампер. В моем случае диод держит до 20 Ампер.

Дроссель тоже взят от компьютерного блока питания, хотя можно и самому мотать. Кольцо - любое удобное (феррит или порошковое железо), обмотка состоит из 8-10 витков провода с диаметром 1 мм.

Электролитический конденсатор можно убрать из схемы, как и стабилизатор, но я предпочел пойти по трудной дороге, поэтому схема была дополнена стабилизатором напряжения на 12 Вольт (для питания моего светодиода нужно было именно такое напряжение).

Стабилизатор имеет достаточно простую схему и состоит всего из трех компонентов. Вся схема держится на мощном биполярном транзисторе серии КТ819, хотя можно ставить любые другие аналогичные биполярные транзисторы (обратной проводимости). Стабилитрон взят достаточно мощный КД84Д. Резистор с сопротивлением 430 Ом можно ставить и с меньшей мощностью, в ходе работы греется слабо.

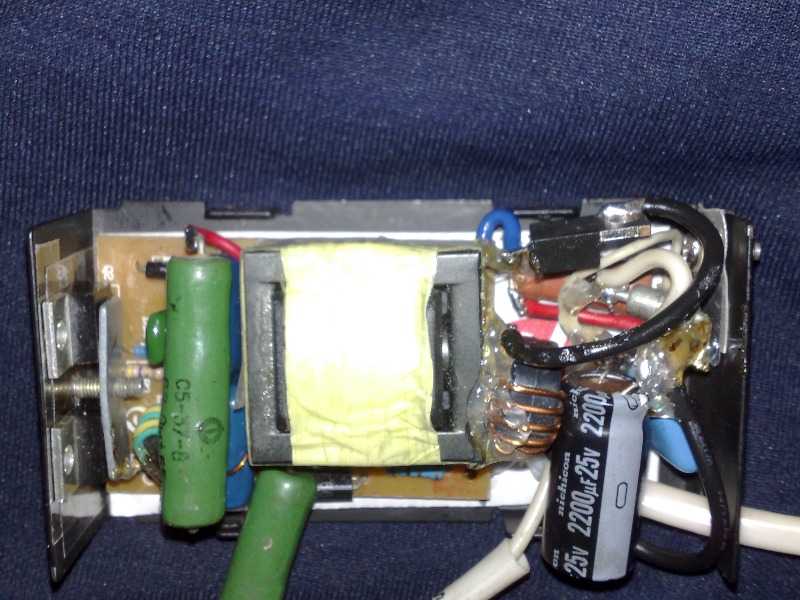

Корпус от другого ЭТ с мощностью 150ватт. Во избежания от КЗ вся схема была изолирована от каркаса, хотя последний покрашен. Сверху поставил пару слоев стекловолокна на всякий случай. Все транзисторы (в том числе и транзистор в стабилизаторе) были прикручены к корпусу через изолирующие шайбы и прокладки.

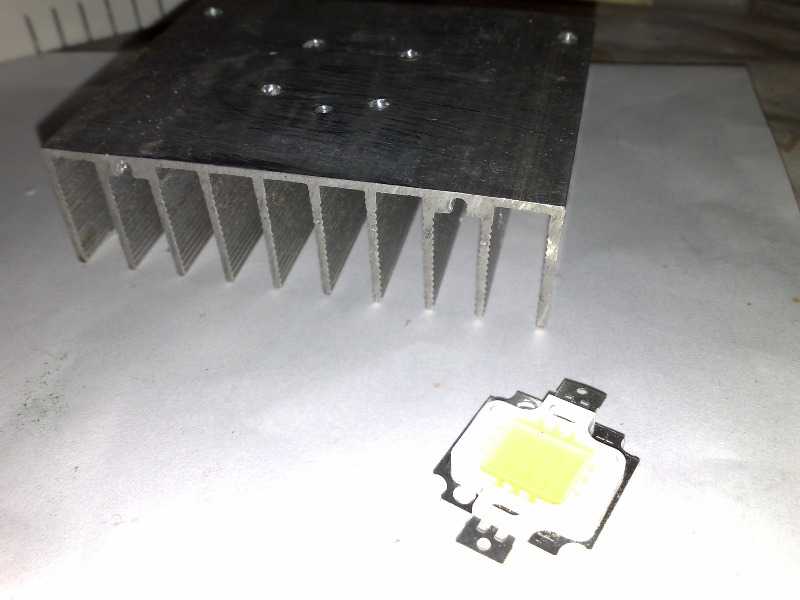

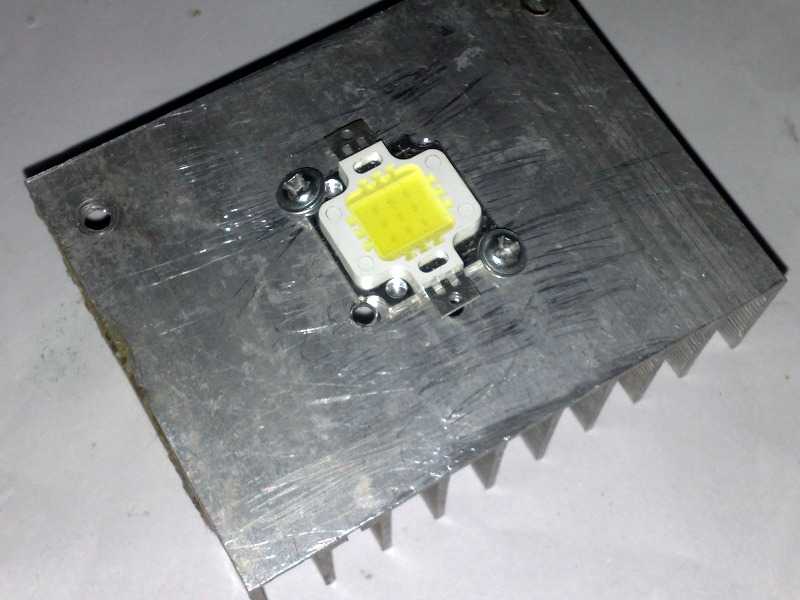

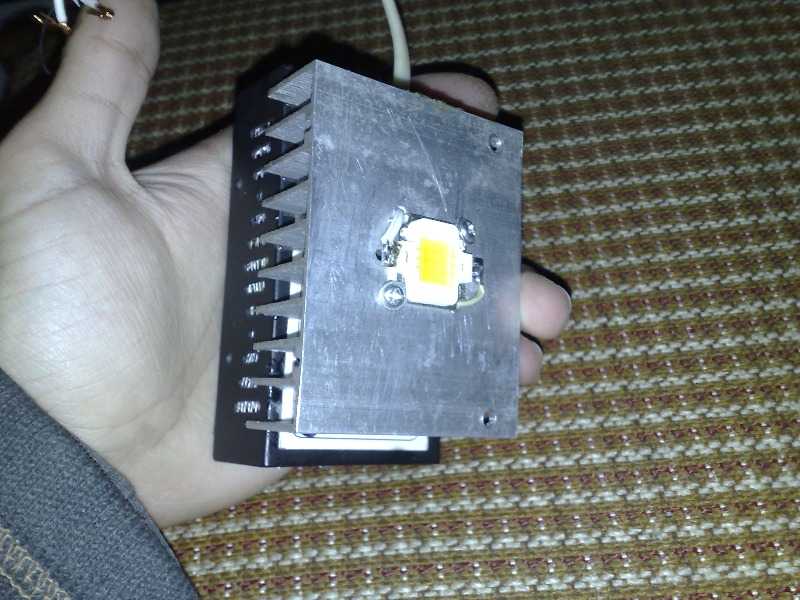

Сам светодиод поставил на достаточно большой теплоотвод, который раньше использовал для охлаждении микросхемы TDA2050.

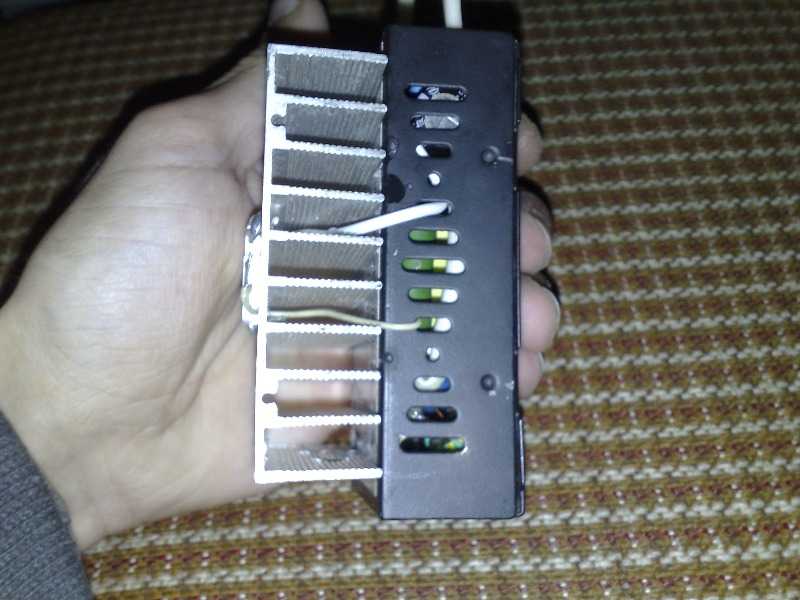

Стыковал теплоотвод с корпусом блока питания с помощью старой и доброй эпоксидки.

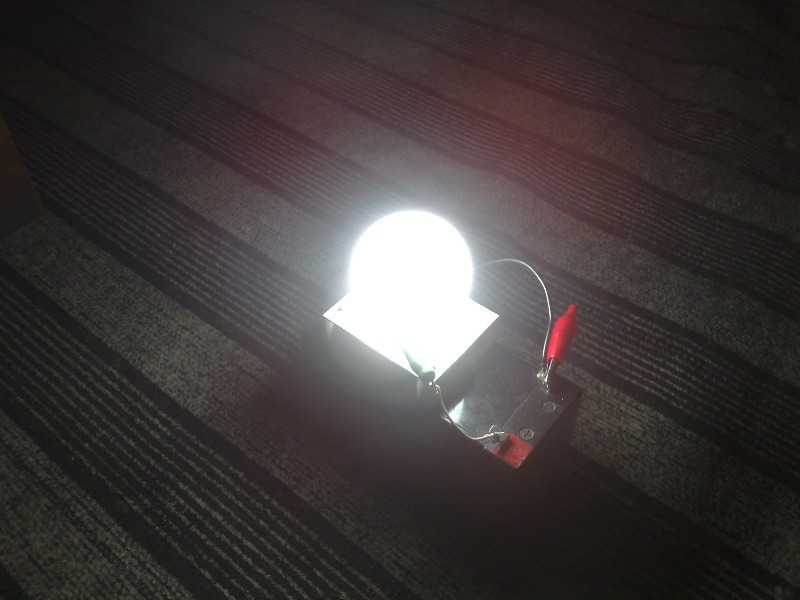

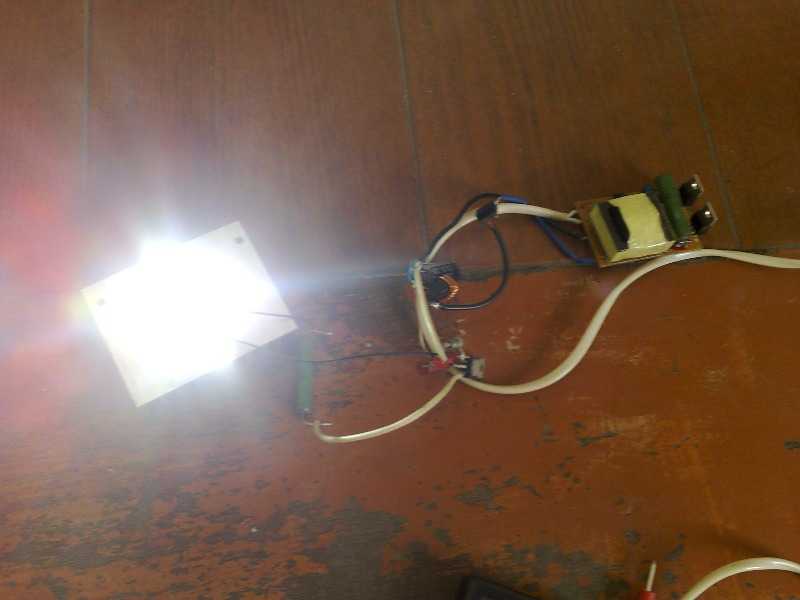

Уже несколько дней данный светильник освящает гостиную комнату - пока никаких проблем, блок питания греется, но перегрев стабильный, так, что такая схема вполне потянет в качестве источника питания для мощных светодиодов.

АКА КАСЬЯН.
