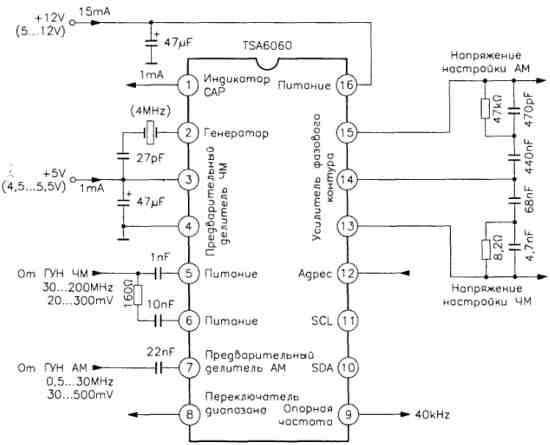

Синтезатор частоты для приемника АМ/ЧМ на микросхеме TSA6060

Номиналы элементов схемы, составляющих фильтры фазового контура, соответствуют отклонению частоты 5 МГц/В для ГУН ЧМ и 750 кГц/В для ГУН AM.

Кроме того, номиналы элементов схемы зависят от скорости, с которой должен устанавливаться режим автоматического регулирования во время переключения на новую частоту.

Входные импедансы предварительного делителя ЧМ и AM соответственно равны 3,6 кОм с параллельной емкостью 2 пФ и 5,9 кОм с параллельной емкостью 2 пФ.

Синтезатор частоты для приемника АМ/ЧМ на микросхеме TSA6060
