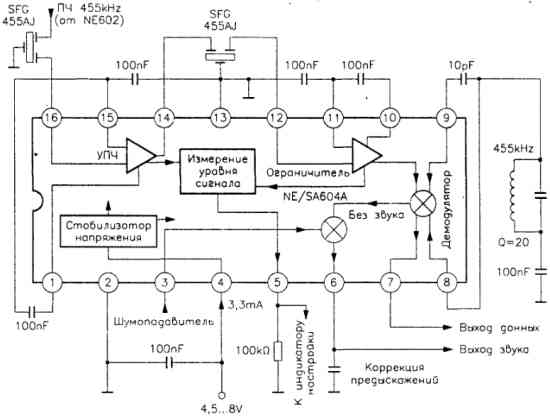

УПЧ и демодулятор на микросхеме NE/SA604A
Хотя представленное устройство рассчитано для работы на промежуточной частоте 455 кГц, оно может быть использовано вплоть до частоты 25 МГц. Предельная чувствительность на частоте 455 кГц составляет 1,5 мкВ. Индикатор уровня имеет линейную шкалу в децибелах с 1,5 дБ и перекрывает диапазон 90 дБ.
Подавление амплитудной модуляции достигает 34 дБ. Входные сопротивления для УПЧ и ограничителя 1,6 кОм. Уровень выходного звукового сигнала 0,175 В.. с коррекцией предыскажений конденсатором емкостью 0,015 мкФ или 0,53 Вэфф с коррекцией емкостью 150 пФ. Отношение сигнал/шум равно 73 дБ.
