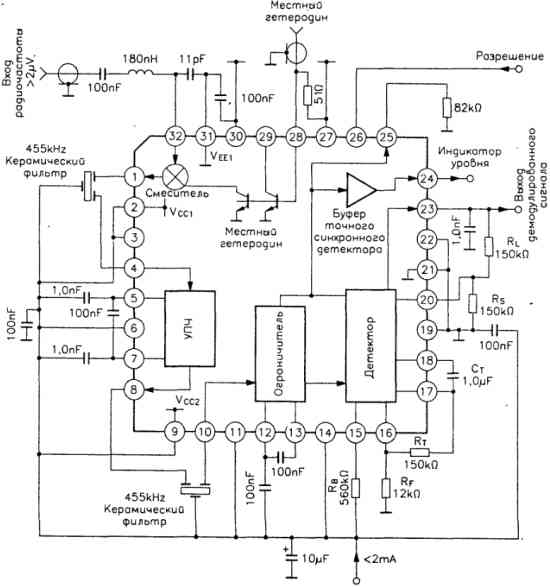

Демодулятор узкополосной ЧМ иа микросхеме MC13150

Представленный на схеме демодулятор предназначен для применения в радиотелефонии и для передачи данных. Внутренний местный гетеродин может функционировать на частоте до 200 МГц с кварцевым резонатором, работающим на третьей или седьмой гармонике.

Резистор, подключенный к выводу 25, устанавливает пределы измерения индикатора уровня.

Демодулятор узкополосной ЧМ иа микросхеме MC13150
