УПЧ и демодулятор на микросхеме CXA1002H

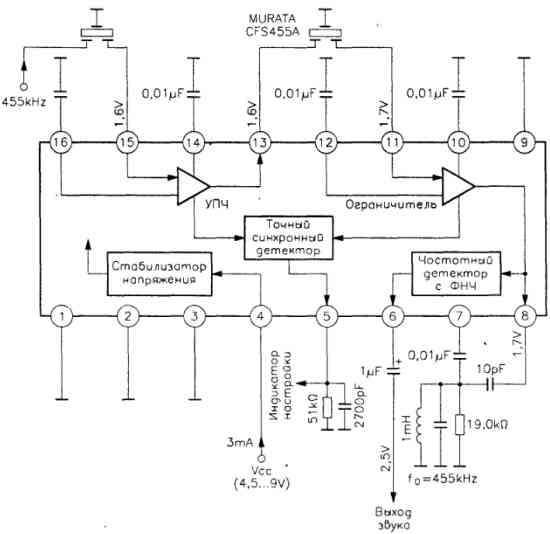

На схеме изображено устройство, которое может быть использовано при узкополосной частотной модуляции сигнала. На частоте 455 кГц усиление УПЧ составляет 36 дБ, усиление амплитудного ограничителя 72 дБ, отношение уровня сигнала к уровню шумов более 40 дБ.

УПЧ и демодулятор на микросхеме CXA1002H
