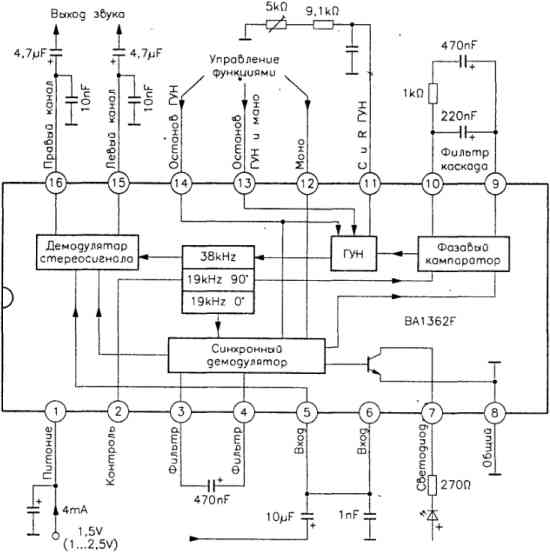

Стереодекодер на микросхеме BA1362F

Достаточное для данного устройства напряжение питания 1,5 В, коэффициент нелинейных искажений 0,3% при отношении сигнал/ шум, равном 68 дБ.

Порог пилот-сигнала достигает 4,5 мВ, входное сопротивление 8,5 кОм, выходное 5,1 кОм.

Эти параметры влияют таким образом, что конденсаторы емкостью 0,01 мФ, подключенные к выходам, обеспечивают коррекцию предыскажений.

Область захвата, определенная фильтром между выводами 9 и 10, составляет 3%, область поддержания зависит от фильтра, включенного между общим и одиннадцатым выводом.

Конденсатор, включенный между выводами 3 и 4, определяет длительность переключения режимов моно/стерео.
