Широкодиапазонный генератор, управляемый напряжением, на полевом МОП транзисторе

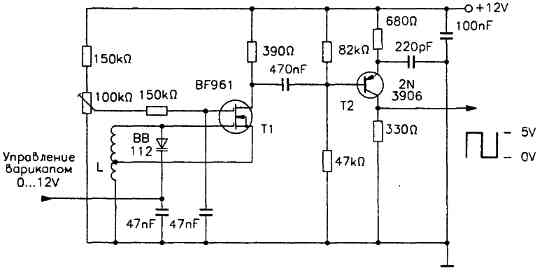

Устройство, изображенное на схеме, управляется напряжением. Генератор перекрывает диапазон частот от 6,5 до 35 МГц благодаря очень малой входной емкости используемого транзистора.
Амплитуда на коллекторе ограничивается между 0 и 5 В смещением выходного каскада для обеспечения совместимости с последующими логическими схемами. Амплитуда напряжения на контуре регулируется потенциометром Р для получения 0,5 В на низшей частоте.
Катушка L диаметром 10 мм содержит 7 витков провода диаметром 0,6 мм при длине намотки 7 мм с отводом от третьего витка, считая от массы.
