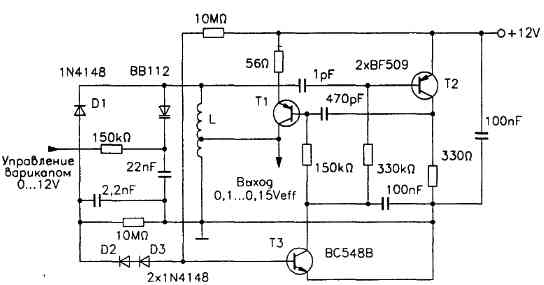

Генератор, управляемый напряжением, 6,5-37 МГц
Данный генератор, управляемый напряжением, имеет высокое отношение частот fmax/fmin.
Это оказывается возможным, так как большое усиление позволяет подключить конденсатор связи емкостью 1 пФ ко всему резонансному контуру.
Диод D1 подводит отрицательное напряжение к имеющему тенденцию обеднения транзистору Т3, диоды D2 и D3 определяют порог действия регулировки, которая поддерживает напряжение на выводах катушки L на уровне 0,1-0,15 Вэфф.
Катушка L диаметром 10 мм содержит 7 витков провода диаметром 0,6 мм при длине намотки 7 мм. Отвод делается от третьего витка, считая от массы.
