Регулировка амплитуды операционным усилителем

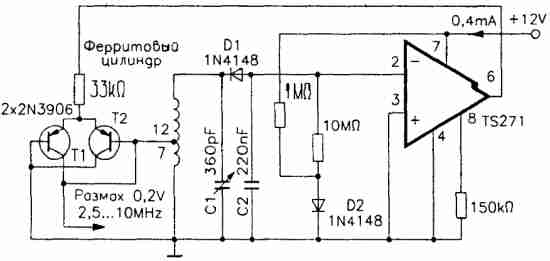

Хорошая регулировка с температурной компенсацией достигается противоположным включением диодов. Выходное постоянное напряжение операционного усилителя достигает максимального значения в состоянии покоя и уменьшается, как только выпрямленное диодом D1 отрицательное напряжение компенсирует положительное напряжение на выводах диода D2.
Большая емкость конденсатора С2 позволяет избежать нестабильности. Генератор может быть использован на частоте по меньшей мере до 100 МГц.
