Электронный стеклоочиститель:

Схема, приведенная на рисунке, позволяет регулировать время паузы между взмахами щеток в пределах 3…10 с. Схема включается последовательно с переключателем режима работы стеклоочистителя, что позволяет реализовать возможность включения двухскоростного движения щеток. При замыкании контактов выключателя S1 восстанавливается обычная схема стеклоочистителя.. При размыкании S1 и включении переключателя режима работы стеклоочистителя к автомату происходит заряд конденсаторов С1 и С2 (через R1 и R2). При достижении напряжения на конденсаторе С2 примерно 1,8 В открываются транзистор VT1 и тиристор VS1.

Открывание тиристора VS1 приводит к началу вращения электродвигателя и движению щетки стеклоочистителя. Скорость движения щеток соответствует ускоренному режиму работы. После замыкания контактов конечного выключателя конденсатор С2 быстро разряжается через открытый диод VD1, и тиристор вместе с транзистором закрываются. В конце цикла движения щеток контакты конечного выключателя размыкаются, щетки останавливаются, а конденсаторы С1 и С2 снова заряжаются. При этом наступает новый цикл работы автомата.

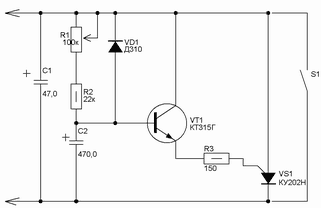

принципиальная схема

Конденсатор С1 необходим для защиты контактов конечного выключателя от обгорания. Скорость работы электродвигателя зависит от величины резистора R1.
