Соблюдение полярности

Многие, хотя не все, электронные компоненты имеют полярность. Для того чтобы все такие радиоэлементы функционировали правильно, нужно обязательно соблюдать полярность при их включении в схему. В некоторых случаях несоблюдение данного требования может привести к выводу радиодеталей из строя.

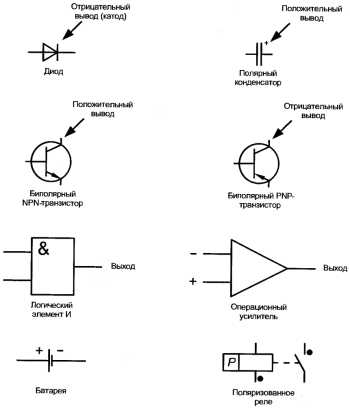

Условные символы элементов, требующих правильности подключения, а также некоторые обозначения, указывающие полярность, изображены на рис.

Убедиться в соблюдении полярности необходимо для таких электронных компонентов.

  • Диоды. Это касается всех диодов, включая выпрямительные, диоды Зенера и светоизлучающие. Полярность диодов на схемах можно проверить по расположению отрицательного вывода — катода — вертикальной черты на символе элемента
  • Полярные конденсаторы. Электролитические, танталовые и некоторые другие типы конденсаторов также имеют полярность. На схемах она указывается знаком "плюс".
  • Транзисторы. Полярность включения транзисторов определяется типом последних.
  • Логические элементы и интегральные схемы. Полярность, которую нужно соблюдать при подключении к некоторым выводам ИС, обычно указывается знаками "плюс" и "минус" или другими метками.
  • Операционные усилители. Типичный ОУ имеет три вывода (два входа и один выход), не считая выводов питания. Входы ОУ маркируются как "плюс" (неинвертирующий вход) и "минус" (инвертирующий).
  • Батарея. Полярность включения элементов питания указывается знаками "плюс" и "минус" около выводов.
  • Реле. Имеет тот же символ, что и дроссель. Положительный вывод обозначается знаком "плюс".
