Альтернативные условные обозначения радиоэлементов

Схемотехнические символы, речь о которых шла в этой главе, относятся к системе условных обозначений, принятых на территории стран СНГ. В других странах (Европе, Австралии) символы немного отличаются. В странах же Северной Америки и в Японии отличия уже довольно значительны. Таким образом, если в руки вам попалась схема, разработанная где-нибудь в США, то поневоле придется сделать небольшой перевод символов, чтобы понять, как она устроена.

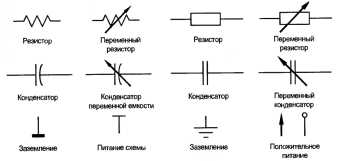

На рис. 6.9 показаны примеры схемотехнических символов, применяемых в Северной Америке и Японии. Обратите внимание на то, что даже разница между обозначением резисторов весьма значительна.

Кроме всего вышесказанного, системы условных обозначений Америки и Европы имеют также несколько иное написание номиналов. В странах бывшего СССР и в США значения сопротивлений резисторов с номиналами более 1000 Ом записывается в виде 6,1 К или 10,2 К, т.е. литера К следует после номинала. В Европе же она используется для разделения разрядов вместо десятичной точки или указания степени (103, 106): 6К8, 10К2.

Иногда можно столкнуться и с другими отличиями в системах записи и обозначения радиоэлементов, но в целом все символы интуитивно понятны, и возможные отличия не столь значительны, поскольку обозначаются одни и те же компоненты. Если вы уже выучили особенности одного стиля отображения, то другие освоите без проблем.
