Схема управления аналоговыми коммутаторами

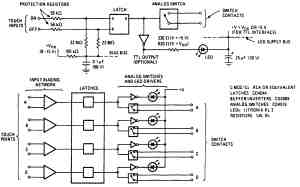

КМОП-логика позволяет построить противодребезговую схему управления аналоговыми коммутаторами на КМОП-микросхемах CD4016. Представленная схема (рис. 5.15) имеет четыре однотипных канала сенсорных выключателей. Сенсоры могут быть металлическими квадратной или круглой формы с размером до 2 см. Если схема применяется в местах, где сетевые провода или другие источники электромагнитных полей отсутствуют, то может потребоваться еще один, подключенный к общему проводу контакт для каждого сенсора, для гарантированного надежного запуска даже при малых электрических токах между контактами при их замыкании.
