Что значат все эти бегущие линии

Принцип работы осциллографа заключается в визуальном отображении электрических сигналов. По вертикальной оси откладываются напряжения сигналов (их еще называют амплитудами), а по горизонтальной оси — время. Сигнал на экране прибора всегда отображается слева направо, т.е. в этом направлении идет временная шкала — в общем, все, как в книжных диаграммах.

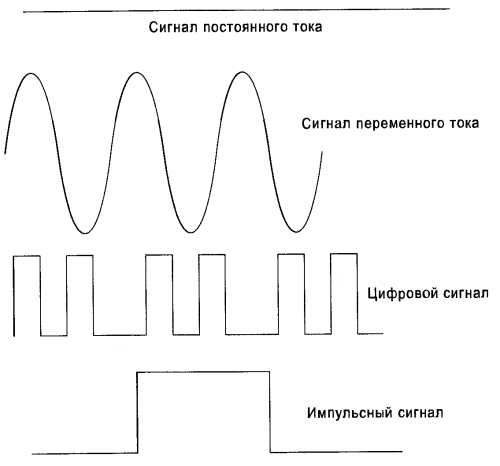

Основным предназначением осциллографа является возможность изучения формы сигнала. Некоторые сигналы бывают сложными, другие же, наоборот, весьма незамысловато меняются во времени. (Кратко сигналы и их формы описаны в главе 1.) Формы четырех наиболее распространенных сигналов изображены на рис. 10.9; именно с ними чаще всего приходится сталкиваться радиолюбителю, и потому он просто обязан знать, что они значат сами по себе.

Постоянное напряжение (напряжение постоянного тока). Прямая горизонтальная линия. Единственным важным ее параметром является амплитуда, т.е. уровень сигнала над осью X.

Сигналы переменного тока. Форма сигнала, изображенного на рисунке, называется синусоидой. Она является наиболее распространенным видом переменного сигнала (подробнее о синусоиде см. главу 1). Изображенный сигнал непрерывно изменяется во времени, но может также иметь любую частоту. Некоторые синусоиды изменяются довольно медленно — скажем, с частотой 50 Гц, как в электросети стран Старого Света, частота других же может достигать миллионов и даже миллиардов герц.

Цифровые сигналы. Они представляют собой сигналы с переменной амплитудой, которая может иметь лишь два значения: низкий уровень (0 В) и высокий (напряжение источника питания). Цифровая схемотехника интерпретирует сигнал по частоте и по заполнению периодов импульсами. Так, компьютер перекачивает файлы с подключенной к нему цифровой камеры именно в виде подобных сигналов. Частота цифровых сигналов также может быть очень большой, обеспечивая высокую скорость передачи данных за короткий промежуток времени.

Импульсные сигналы. Они представляют мгновенные перепады уровней напряжения между состояниями логических единицы и нуля. Большинство импульсных сигналов являются цифровыми и часто служат для контроля времени, как стартовый пистолет на стадионе перед забегом. Как только судья делает выстрел из пистолета (начинается импульс), какие-то узлы и компоненты схемы начинают работать и, быть может, генерировать новые сигналы.
