Синтезатор частоты на микросхеме UMA1014

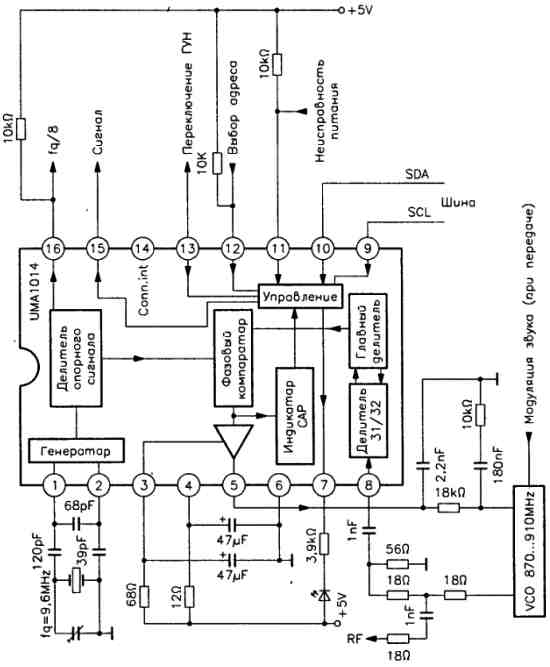

Синтезатор частоты, изображенный на схеме, применяется в сотовых радиотелефонах.
Разнос частот между каналами равен 12,5 МГц, чувствительность ГУН составляет 11 МГц/В.
С другой стороны, делители сигнала могут работать в диапазоне частот 50-1100 МГц, генератор - от 3 до 16 МГц, фазовый компаратор - от 5 до 100 кГц.
Блок управления переключает главный делитель командой в 18 бит и делитель опорного сигнала командой в 4 бита в зависимости от инструкций, полученных по шине.
