Звуковой сигнализатор для морозилки

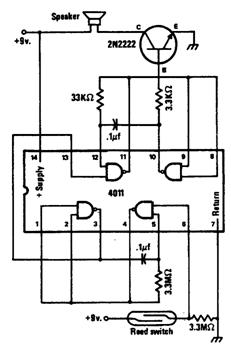

В схеме сигнализатора (рис.) используется динамик, подключенный с помощью ключа на транзисторе 2N2222 к тональному генератору, выполненному на логической микросхеме 4011. Схема устройства питается от батареи с напряжением 9 В. Если лед в морозилке тает, то постоянный магнит опускается на герконовый переключатель и приводит к замыканию его контактов. При этом начинает работать тональный генератор, а динамик издавать зву ковой сигнал. Геркон приклеивают на внутреннюю стенку морозилки смесью, состоящей из водостойкого состава, препятствующего замерзанию.
