Схема для мгновенного определения верхнего предельного значения напряжения

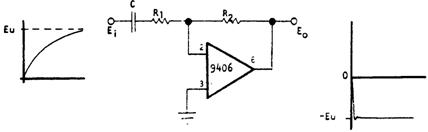

Схема (рис.) позволяет практически мгновенно вычислять конечное значение логариф мически возрастающего входного напряжения E1 посредством дифференцирования, обеспе чивая на выходе ступенчатую функцию, равную верхнему пределу Еи. В схеме используется операционный усилитель 9406 производства компании Optical Electronics. Для схемы имеет место соотношение Eu = Е0 = -R2E1/R1 - R2C de1/dt.
