ГУН для диапазона 0—10 кГц при напряжении управления 0—10 В

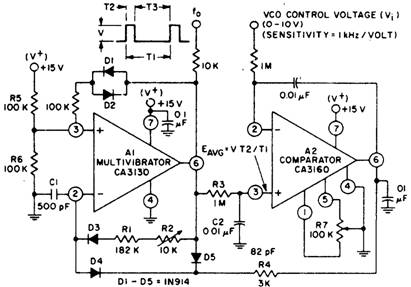

Мультивибратор СА3 130 генерирует импульсы с постоянной амплитудой "V" и длитель ностью "Т2", как это показано на рис. 8.9. Среднее значение выходного напряжения Eavg подается через интегрирующую цепь R3-C2 на неинвертирующий вход компаратора СА3 160. Выходной сигнал компаратора с вывода 6 подается через резистор R4 и диод D4 на инверсный вход микросхемы А1 (вывод 2) для подстройки интервала мультивибратора та ким образом, чтобы значение Eavg было равно управляющему напряжению.
