Таймер с индикацией от 1 до 10 сек или от 1 до 10 мин

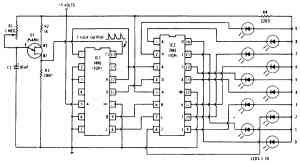

Матрица из 10 светодиодов служит для индикации интервалов времени от 1 до 10 сек или 1 до 10 мин. Схема может использоваться для определения продолжительности телефонных звонков, времени выдержки в фотографии или времени приготовления пищи. Частота импульсов с выхода генератора, выполненного на однопереходном транзисторе Q1, определяется значением конденсатора С1 и величиной сопротивления потенциометра R1. Тактовые импульсы подсчитываются в микросхеме 7490. Четырехразрядный десятичный счетчик 7490 делит входную частоту на 10 и выдает соответствующий двоичный код на выходах счетчика. Дешифратор 7441 преобразует этот двоичный код в десятичный и включает соответствующий светодиод индикатора. Каждый светодиод включается по очереди, согласно состояниям счетчика, который считает входные импульсы от 0 до 9. Для 10-минутного таймера потенциометр R1 должен настраиваться до тех пор, пока первый светодиод не будет светиться точно с интервалом в 1 мин. Для 10 сек таймера потенциометр R1 должен настраиваться так, чтобы длительность включения светодиода была равна 1 сек.
