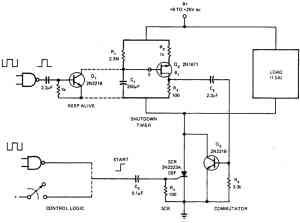

Таймер для сохранения энергии батареи питания

Схема разработана для использования с устройствами для автоматического выключения батареи питания, по окончании предварительно установленного интервала времени. Схема начинает отсчет временной задержки после подачи команды start от переключателя или управляющей логики (CONTROL LOGIC). При включении формируется положительный импульс, который открывает тиристор и подключает нагрузку и однопере-ходный транзистор Q2 к общему проводу. После заданного времени задержки, которое определяется значениями емкости конденсатора C1 и сопротивления резистора R1 однопе-реходный транзистор Q2 открывается, разряжает конденсатор C1 и формирует импульс на резисторе R3, открывая транзистор Q3. Тиристор замыкается накоротко и, таким образом, исключается. Схема потребляет от батареи только очень маленькие токи утечки через тиристор.
