Бюджетный 1-часовой таймер

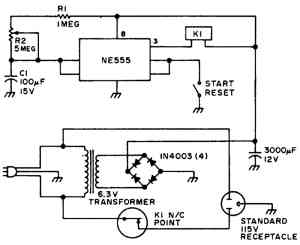

Схема с использованием таймера NE555 предназначена для выключения телевизора или другого устройства после любого желаемого интервала времени до одного часа с момента нажатия на пусковую кнопку "START". В схеме используется реле MR312C производства компании IRC с сопротивлением катушек 212 Ом или какое-либо другое реле на напряжение 12 В с током коммутации около 200 мА. С приведенными на схеме значениями регулируемый резистором R2 диапазон изменения времени простирается от 3 до 58 минут. Для других диапазонов значения резистора R2 и конденсатора С1 должны изменяться. Выводы таймера NE555 на схеме должны быть обозначены по часовой стрелке, начиная сверху, следующим образом: 8, 3, 4. 2, 1, 7 и 6.
