Таймер для управления устройствами

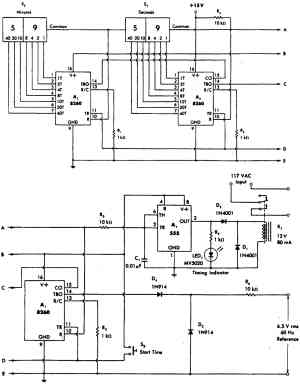

Таймер управляет интервалами времени до 1 часа с шагом в 1 сек. Программируется двумя кодовыми барабанными переключателями S1 (секунды) и S2 (минуты) (с цифрами по образующей цилиндра). В принципе схема состоит из программируемого двоичного счетчика, который подсчитывает тактовые импульсы с периодом 1 сек, которые поступают с микросхемы А1. Микросхема Доработает как делитель частоты на 60 и переключается от тактового сигнала с частотой 60 Гц, который получается из импульсов питающего напряжения. Выходные импульсы с частотой 1 Гц от ИС A1 подаются на программируемые счетчики А2 и А3. Если контакты кнопки S3 замкнуты, то уровень логического нуля на резисторе R4 запускает счетчик времени. Выходной сигнал с А4 включает реле К1 для подключения исполнительного устройства к сети и одновременно включает светодиод для индикации включения датчика времени. Эту схему можно применить на кухне и в темной комнате для включения освещения на определенное время.
