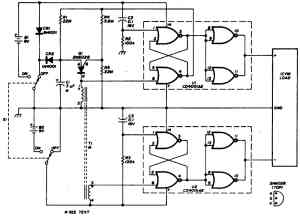

Схема таймера для сохранения энергии батареи питания прибора

Представленная схема позволяет вольтметру, работающему от батареи питания, автоматически выключаться примерно через 3,5 мин после нажатия переключателя S1, чтобы продлевать срок службы батареи, в том случае если оператор забывает выключать прибор. В любое время схема может быть включена или выключена с помощью переключателя S1. Программируемый однопереходной транзистор Q1 управляет схемой с фиксацией состояния типа "защелка", содержащей четыре логических элемента 2ИЛИ-НЕ логической микросхемы Ul CD4001AE. При наличии высокого уровня на выводе 3 и низкого на выводе 4 схема и нагрузка выключаются. Ток питания для микросхемы U1 составляет только 0,001 мкА. Значения резистора R1 и конденсатора С1 определяют интервал времени задержки. Трансформатор Т1 имеет 600 витков провода с эмалевой изоляцией для первичной и 600 витков для вторичной обмотки, намотанной поверх первичной.
