Схема таймера со сбросом

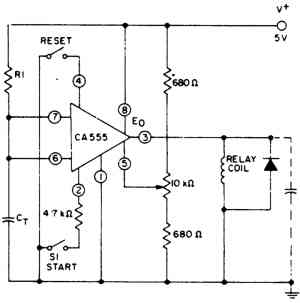

Таймер СА555 производства компании RCA, используемый в схеме , подключен так, что конденсатор Ст разряжается через транзистор в ИС. Если пусковая кнопка "START" замыкается, то внутренний триггер микросхемы СА555 посредством закрывания внутреннего транзистора отключает конденсатор Ст от общего провода, после зарядки конденсатора выходное напряжение на выходе микросхемы на выводе 3 резко вырастает и возбуждает катушку реле— реле срабатывает. Напряжение на конденсаторе Ст возрастает экспоненциально с постоянной времени R1CT. Когда напряжение на конденсаторе достигает 2/3 напряжения питания, срабатывает внутренний триггер и открывает внутренний транзистор, замыкая конденсатор Ст, при этом конденсатор быстро разряжается, напряжение на выходе приближается к низкому уровню и реле отключается. Задержка практически независима от колебаний напряжения. Если во время работы таймера подается отрицательный импульс одновременно к выводу 4 и 2, в это время оба соответствующие переключатели "RESET" (Сброс) и "START" (Пуск) замкнуты, то запускается новый цикл. Короткое нажатие переключателя "RESET" (Сброс) отменяет цикл, конденсатор Ст разрядится, без нового запуска цикла.
