Источник опорного напряжения с большим диапазоном входного напряжения

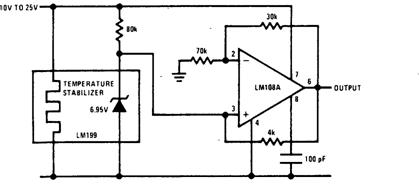

Температурно-стабилизированный источник опорного напряжения типа LM199 и буферный операционный усилитель LM108A схемы (рис.) позволяют использовать для нее ис точник питания с напряжением от 10 до 25 В. Резистор с сопротивлением 80 кОм использу ется для задания тока через стабилитрон элемента LM199 и для правильного запуска схемы, когда подключен источник питания.
