Источник опорного напряжения с выходным напряжением 10,000 В со стабилитроном

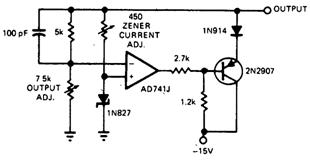

Схема источника (рис.) позволяет получить стабильный ток для стабилитрона и регу лируемое напряжение на выходе, обеспечивающее самонастраивающийся ток возбуждения из выходного напряжения. Схема предназначена для промышленного использования (Analog Devices AD2700) и обладает низким значением температурного дрейфа напряже ния, которое достигает 30 мкВ/°С.

Источник опорного напряжения с выходным напряжением 10,000 В со стабилитроном
