Источник опорного напряжения с напряжением +6,6 В на операционном усилителе

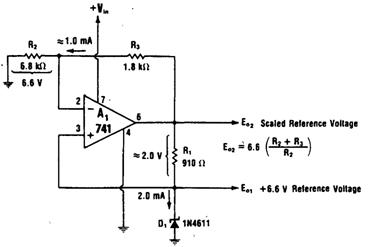

В схеме источника на операционном усилителе (рис.) используется комбинация отри цательной и положительной обратной связи, чтобы поддерживать стабильный ток 2 мА в стабилитроне Db независимо от температуры и нерегулируемого входного напряжения. Эталонное напряжение 6,6 В на выходе Еш, определяемое напряжением пробоя стабили трона типа 1N4611. содействует выдаче больших положительных уровней напряжения на выходе операционного усилителя A1. Увеличенное выходное напряжение на выходе Е02, который обладает низким сопротивлением и может поставлять больший ток, без влияния на точность. Для надежного запуска схемы используется только напряжение питания операци онного усилителя.
