Источник опорного напряжения с выходным изменяемым напряжением от 2,5 до 10 В

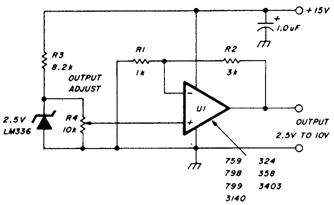

Схема (рис.), построенная на основе универсального операционного усилителя и ста билитрона и питающаяся от отдельного источника с напряжением 15 В, является стабиль ным буферизованным источником опорного напряжения, которое может быть легко отрегу лировано в большом диапазоне выходных напряжений и выходных токов. Потенциометр R4 подает часть напряжения 2,5-вольтового стабилитрона на операционный усилитель, кото рый может предоставлять на выходе напряжения в диапазоне от 2,5 до 10 В. Диапазон вы ходного тока зависит от характеристик операционного усилителя и составляет примерно 10 мА для многоцелевых ОУ. Следует заметить, что операционный усилитель типа 759 обеспечивает ток до 350 мА, а вот другие, менее мощные микросхемы могут применяться совместно с буфером, выполненным на n-p-n-эмиттерном повторителе. При необходимости получения большего диапазона выходных напряжений требуется использовать более высо кое напряжение питания, а также подгонять выходное напряжение с помощью резистора R2. Резистор R3 должен выбираться таким образом, чтобы через стабилитрон протекал ток примерно в 1 мА.

Источник опорного напряжения с выходным изменяемым напряжением от 2,5 до 10 В
