Простейшие схемотехнические символы
Простейшие, самые заурядные, символы схемотехники представляют собой механические аспекты схемы, такие как блок питания, соединения проводов, штекеры и разъемы.
Информацию о наиболее распространенных, базовых, компонентах электронных схем можно найти в главах 4 и 5, а о таких основах электричества, как источники питания и заземление, было написано в главе 1.
Питание и земля
Символы, которыми обозначают линии питания и земли выглядят так, как показано слева. Отвод на положительный потенциал имеет вид вертикальной линии со стрелкой или с кружком в верхней части, а заземление выглядит, как такая же линия, но с тремя горизонтальными черточками внизу. Питание схемы может отходить от источника переменного тока, например, бытовой электросети 220 В, или постоянного тока — батареи или пониженного с помощью трансформатора напряжения. Заземление представляет собой точку, от которой отсчитываются потенциалы всех точек схемы.
- В схемах с питанием переменным током обычно подразумевается наличие встроенного источника, понижающего напряжение питания от сети 220 В и преобразовывающего ток в постоянный. Таким образом, компоненты схемы запитываются уже постоянным током с низким напряжением. Следовательно, если взять схему какого-нибудь бытового устройства, например, видеомагнитофона, то на ней будут показаны как сторона с высоким напряжением, так и с низким.
- В устройствах с питанием постоянным током на принципиальной схеме также может присутствовать несколько источников питания: скажем, один с напряжением +5 В, а второй +12 В или даже источники питания с отрицательными потенциалами (-5 и -12 В). Если же на схеме не указано напряжение питания, то в большинстве случаев (но не всегда!) подразумевается напряжение +5 В. И всегда, когда не указано обратное, считается, что схема питается от источника постоянного, а не переменного тока.
Как упоминалось в главе 1, подключение всех электрических компонентов предусматривает подсоединение как минимум двух проводов: одного — на источник питания, второго — на землю. Часто землю называют еще общим проводом. Как показано на рис., заземление можно показывать несколькими различными способами.
- Не используя символ заземления.

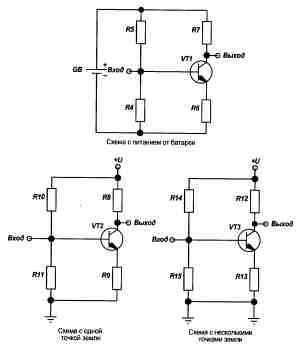

На принципиальных схемах некоторых устройств выводы схемы могут подключаться только к источнику питания. Это отражает тот факт, что, например, в устройствах на батарейках функцию земли (точка отсчета напряжений) представляет собой отрицательный вывод питающего элемента. - Общий символ заземления.
Допускается все точки подключения к земле подвести к одному пересечению. При этом, хотя источник питания и не показан, подразумевается, что точка земли подключена к отрицательному терминалу источника питания (батареи или блока питания). - Множество символов заземления.
В более сложных схемах рисовать линии соединений лишь с одной общей точкой становится проблематичным, поэтому показывают сразу несколько точек заземления. В реальной схеме все они соединены между собой и представляют один потенциал.
Существует два общепринятых символа соединения с землей: заземление как таковое и заземление на массу. Хотя на практике их часто используют взаимозаменяемо, на самом деле это немножко разные вещи.
Так, соединение с настоящей землей представляет собой подключение к земляному проводу используемой электросети. В качестве этого провода применяется третий (обычно зеленый) провод в шнуре электропитания и третий контакт розетки.
Символы, которыми обозначают заземление, могут иметь разные формы: допускается как не указывать их вообще, так и использовать одну общую либо множество разнесенных точек земли
Обычное заземление и заземление на массу — не одно и то же, и поэтому они имеют разные схемотехнические обозначения
Кроме соединения с землей, иногда встречается и символ заземления на шасси (его еще называют заземлением на массу). Этот термин был широко распространен лет тридцать назад, когда в качестве общей земли служили корпус устройства и его металлическое шасси (в телевизоре, например). Сегодня такое подключение не имеет прежнего [применения, но термин остался до сих пор.
Далее будет использоваться только классический символ заземления, поскольку в настоящее время он фактически стал стандартом.
