Положительные стзывы о полярности конденсаторов

Еще одна, уже последняя, вещь, которую необходимо знать о конденсаторах, заключается в том, что многие конденсаторы, особенно это касается танталовых и алюминиевых электролитических, имеют полярность.

По договоренности в большинстве случаев знак минус (-) обозначает отрицательный вывод такого конденсатора, а знак плюс (+), который, соответственно, должен обозначать положительный вывод, не указывается.

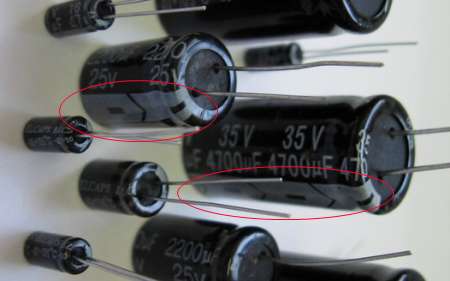

На рис. 4.5, например, показаны несколько полярных электролитических конденсаторов, на которых отрицательный вывод указан знаком минус и стрелкой (очень часто отрицательный вывод еще и делают несколько короче положительного).


Рис. 4.5. Всегда соблюдайте полярность конденсаторов согласно маркировке

Обратите внимание на то, что полярными являются только конденсаторы больших емкостей (от 1 мкФ и выше), как правило, электролитические (хотя и среди них можно найти неполярные - такие часто используются в стереосистемах). Конденсаторы меньших емкостей (слюдяные, керамические, майларовые) не являются полярными, и потому на них нет специальных пометок.

Внимание
Если конденсатор имеет полярность, то совершенно необходимо соблюдать ее при установке в схему. Если случайно перепутать местами выводы конденсатора- например, присоединить его "+" к земле, то можно запросто вывести конденсатор из строя или повредить другие компоненты схемы; конденсатор даже может взорваться!
