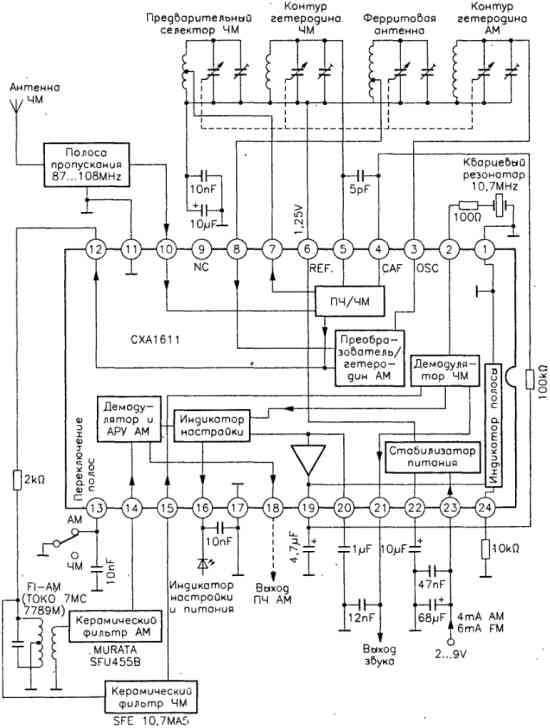

Приемник АМ/ЧМ на микросхеме CXA1611
В данном устройстве гетеродин для приема передач ЧМ встроен в систему автоматического управления частотой, служащей для коррекции настройки. При приеме ЧМ коэффициент нелинейных искажений не превышает 0,1%.
Для цепи настройки требуется 4,5 витка, для гетеродина - 3,5 витка провода диаметром 0,6 мм, диаметр намотки 4 мм. Коэффициент усиления входного каскада ЧМ 39 дБ на частоте 10 МГц.
Преобразователь на частоте 1,6 МГц при AM дает усиление 24 дБ, ПЧ/АМ на частоте 455 кГц - 23 дБ. Коэффициент нелинейных искажений демодулятора AM не превышает 0,6%.
