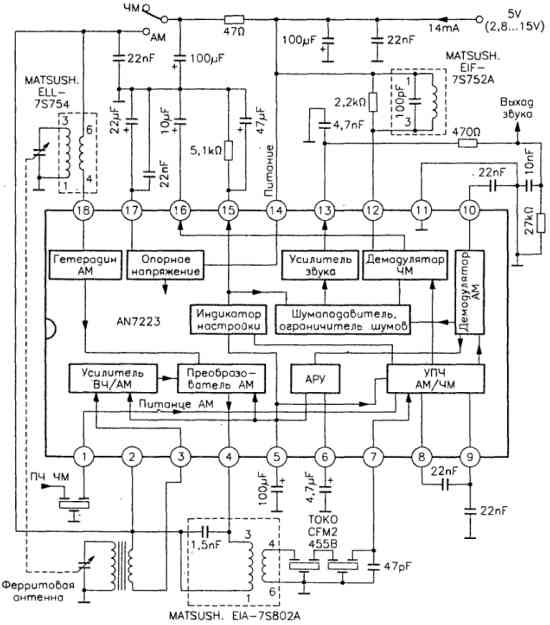

Приемник АМ/ЧМ на микросхеме AN7223

Демодулированное напряжение в устройстве составляет 80-100 мВ. При частотной модуляции предельная чувствительность со входа промежуточной частоты 45 дБмкВ.

При амплитудной модуляции схема может быть использована для работы на частоте 30 МГц. Предельная чувствительность 9,5 дБмкВ. На выводе 15 образуется напряжение для индикации настройки, изменяемое в пределах примерно от 0 до 1,4 В.

Когда питание цепей, относящихся к AM, отключено, при частотной модуляции можно управлять шумоподавлением, коммутируя резистор (2-12 кОм) между выводом 2 и общей шиной. Сопротивление этого резистора определяет порог действия управления.

Приемник АМ/ЧМ на микросхеме AN7223
