Усилитель ланзар. Часть 1

Итак, все началось в прошлом году, когда захотел собрать мощный усилитель для автомобильного сабвуфера. Проект был начат летом 2012 года и длился 3 долгих и кропотливых месяца, а затянулось все из-за отсутствия финансов и времени.

Со схемой усилителя тоже долго думал, что выбрать? Среди моря схем высококачественных усилителей выбор впал на усилитель по схеме ланзара.

Почему именно ланзар? По сути, ланзар самая простая из всех аналогичных схем, с нее можно получить довольно высокую мощность (до 350 ватт).

Схема имеет относительно простую конструкцию и малое количество комплектующих компонентов, Только после сборки и настройки усилителя было решено приобрести сабвуферную головки. Коробку для сабвуфера делал вручную, получилось очень даже неплохо.

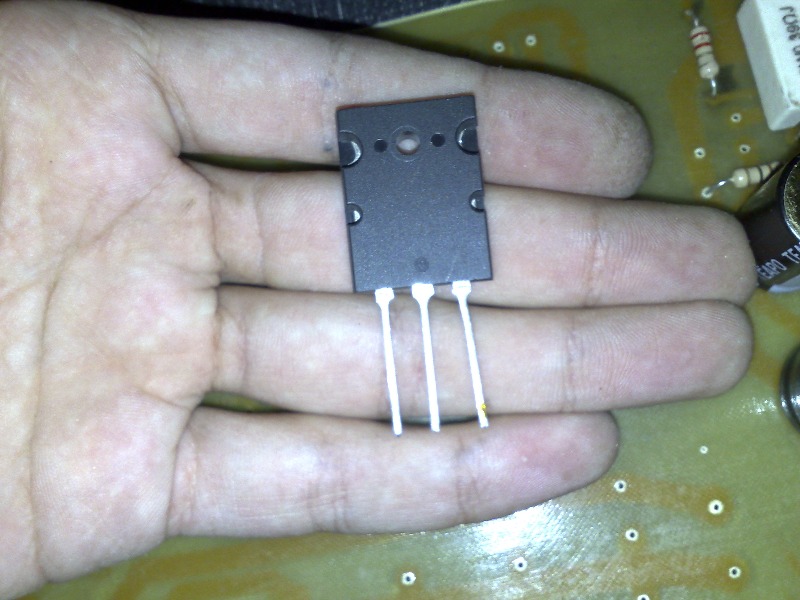

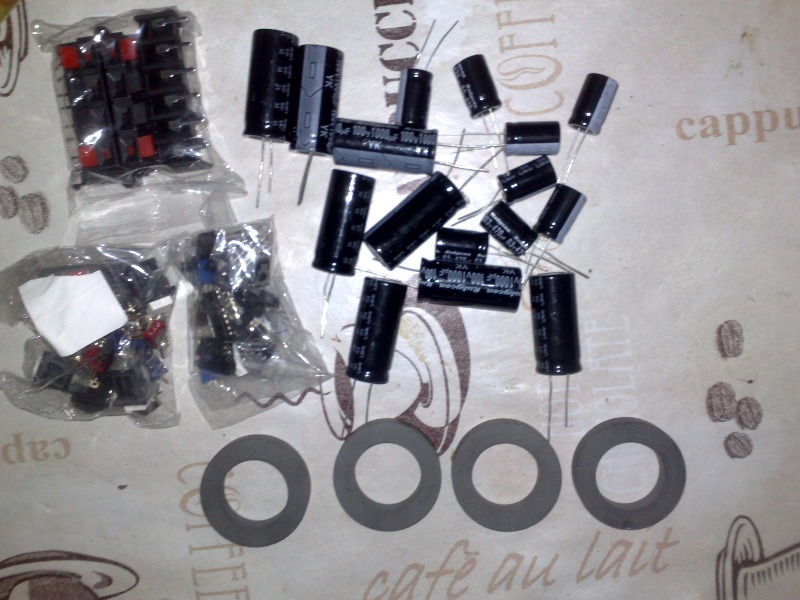

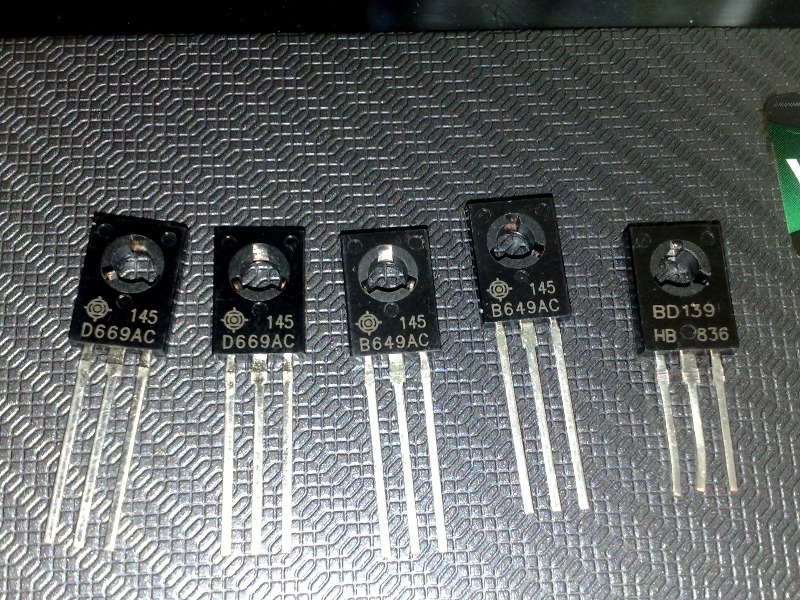

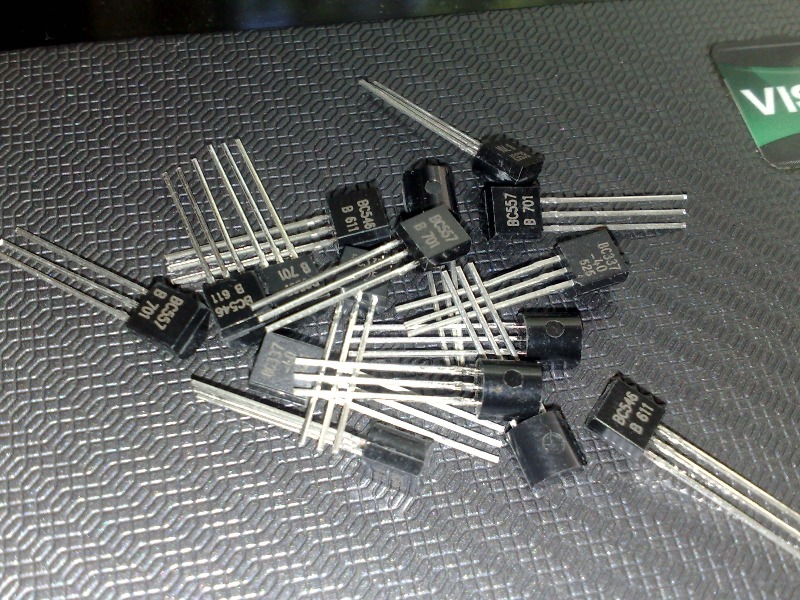

С тех пор прошло чуть больше года и было решено изготовить усилительный комплекс разряда HI-Fi. На общей плате было решено собрать целых 11 высококачественных усилителей!

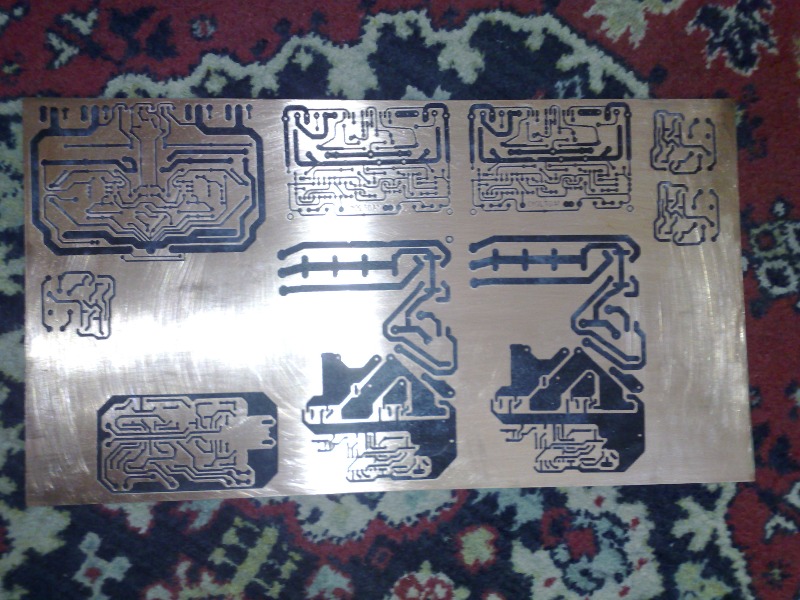

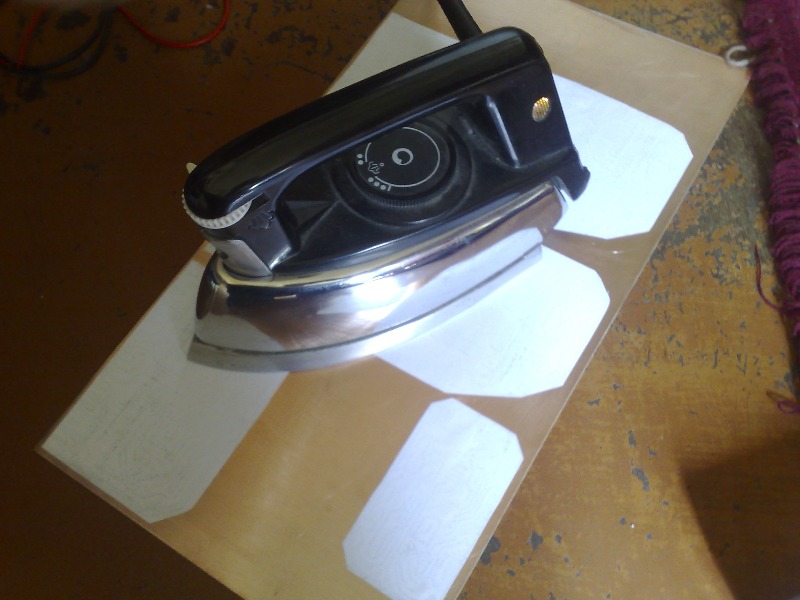

Со схематикой и платами долго не возился, нужно было только протравить плату и начать сборку.

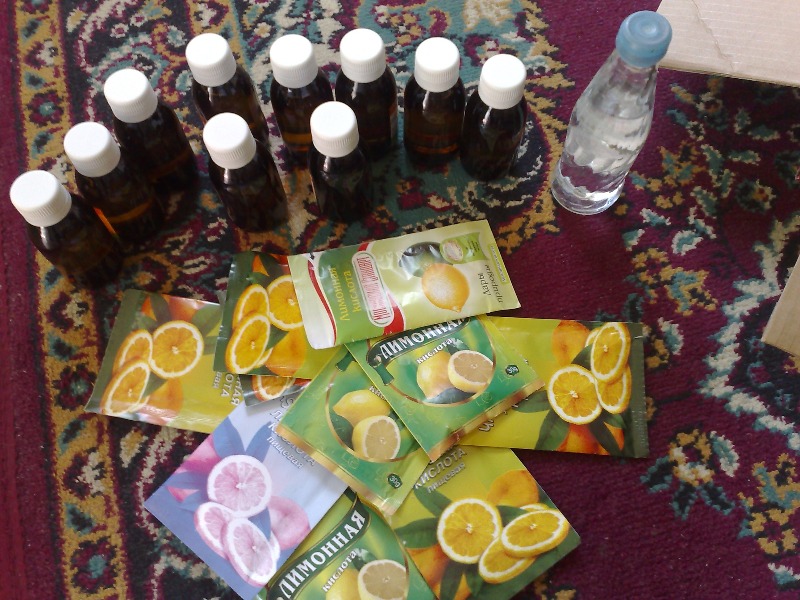

С реагентами для травления у нас проблема, поэтому раствор был изготовлен из 11 бутылок перекиси водорода, 8-и пакетиков лимонной кислоты и 5 чайных ложек поваренной соли. Все компоненты тщательно нужно смешивать, чтобы до полного растворения соли и лимонной кислоты.

Перекись водорода - был приобретен в аптеке. Они продаются в бутылках по 100мг, 3-х процентный перекись водорода.

Лимонная кислота - приобретена в ближайшем продуктовом магазине.

Поваренная соль - обыкновенная пищевая соль, думаю, найдется у каждого в доме.

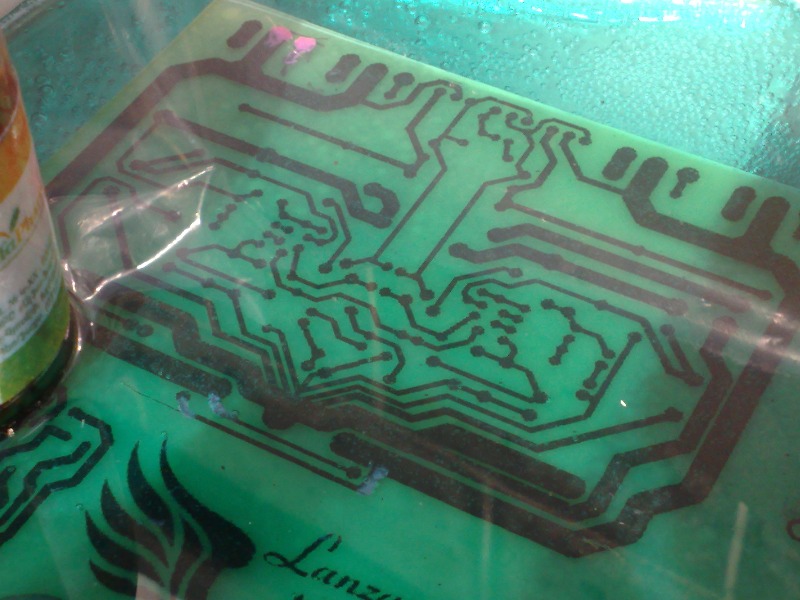

Такой раствор травит плату очень быстро, на все про все ушло 35 минут, хотя раствор поставил на солнце.

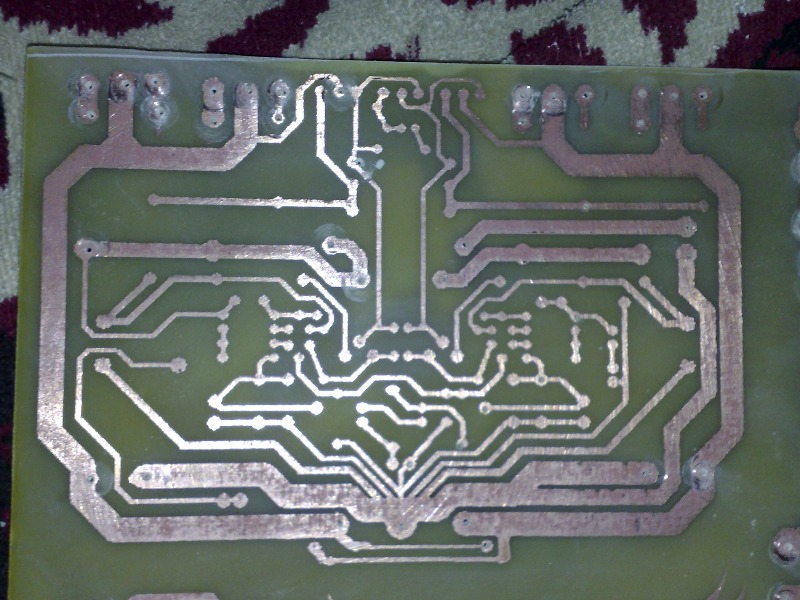

После травления тонер нужно смыть, удобно для этого использовать ацетон или бензин.

Третий этап - сверление. Для сверления отверстий в моем случае был использован дрель и сверла 0,6-0,7мм.

Часть 2>>>
